| 작동 온도: | -10~60 정도 | 부유물 전압: | 27.6V |
|---|---|---|---|
| 정격 작동 현재: | 30A | 위탁 형태: | MPPT 형태 |
| 정격 일 전압: | 24V | 낮은 전압 재접속 (LVR): | 21.4V |
| 하이 라이트: | 태양 전지판 규칙 책임 관제사,MPPT 태양 책임 관제사 |
||

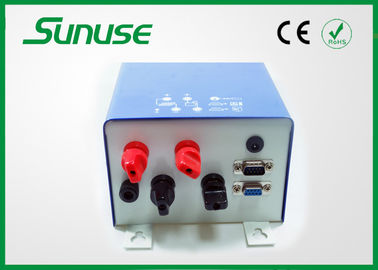

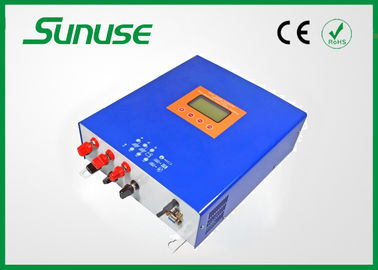

LCD 디스플레이 24V 48V를 가진 태양 에너지 체계를 위한 60a 태양 전지판 책임 관제사 MPPT
빠른 세부사항:
LCD 디스플레이를 가진 60A MPPT 태양 전지판 책임 관제사
지, 최대 Power Point 추적 기능
기능을 다 보호하십시오
명세:
|
모형 |
eMPPT6024Z |
|
|
입력 |
태양 전지판의 입력 전압 범위 |
≤70V |
|
범위를 추적하는 최대 Power Point |
12V~70V (12V) 24V~70V (24V) |
|
|
입력 노선 |
1개의 수로 |
|
|
산출 |
명목상 체계 전압 |
12V/24V 자동차 |
|
최대 위탁 현재 |
60A |
|
|
각자 소비 |
≤40mA |
|
|
위탁 단계 |
부피, 흡수, 부유물 |
|
|
부유물 위탁 전압 |
13.8V (12.8V~14.2V) ×1/×2/×4 |
|
|
흡수 위탁 전압 |
14.4V (13.6V~15.2V) ×1/×2/×4 |
|
|
온도 보상 |
-4mV/Cell/°C |
|
|
다른 사람 |
최대 효율성 |
97% |
|
HMI |
LCD와 단추 |
|
|
냉각 형태 |
온도 제어 활동 냉각 |
|
|
연결 방법 |
M6Terminals |
|
|
주위 온도 범위 |
-10°C~+50°C |
|
|
습도 |
0~90%의 응축 없음 |
|
|
차원 |
450mm*335mm*160mm |
|
|
제품 무게 |
5.6Kg |
|
|
저장 온도 |
-30°C~+80°C |
|
|
선택적인 기능 |
원격 감시 (RS485 또는 RS232, DB9 항구) |
|
MPPT 기술 소개:
MPPT는 최대 Power Point 추적을 의미합니다. 그것은 태양 전지판을 가르킵니다 최대로 작동하 (힘 변환 기술을을 사용하는 ext 점 B). eMPPT는 우리의 회사가 연구하고 개발한 새로운 책임 관제사이고, 태양 전지판의 최대 태양 전지판에서 힘을 더 일으키기 위하여 Power Point를 지적으로 추적하도록 MCU를 이용합니다.
위탁 과정 통제:
건전지의 시작 위탁 전압은 다릅니다, eMPPT 이용할 것입니다 다른 위탁 위탁 과정을 완결하기 위하여 전략을. 건전지의 위탁 전압을 시작하는 것은 때 12.6V (12V 건전지를 위해), 건전지가 부피, 흡수 및 뜨 위탁으로 3개의 단계를 통해서 갈 것이다 더 낮습니다. 건전지의 위탁 전압을 시작하는 것은 때 12.6V (12V 건전지를 위해), 건전지가 부피로 2개의 단계를 통해서 가고 위탁을 뜰 것이다 더 높습니다.
MPPT 위탁에 관하여: 대량 위탁의 위탁 위탁하는 흡수, 부유물
체계 전압:
|
체계 전압 |
추천된 출력 범위 |
|
12V |
<800w> |
|
24V |
<2000w> |
|
48V |
<6000w> |
태양 전지판 윤곽:
eMPPT 시리즈 관제사는 단청 태양 전지판 및 또한 박막 태양 전지판과 연결될 수 있습니다. 체계를 만들 경우, 태양 전지판 배열의 개방 회로 전압이 관제사에 의해 허용된 최대 전압 보다는 높이 이지 않다는 것을 확인하십시오. 도표 사람은 단청 태양 전지판 및 박막 위원회 및 그들의 매개변수의 모형을 소개하기 위한 것입니다. 도표 2는 태양 전지판을 위한 12V, 24V 및 48V 체계를 위한 윤곽 해결책입니다.
|
모형 |
종류 |
Pmax |
Voc |
Isc |
Vpmax |
Ipmax |
|
STP140D-12/TEA |
Monocrystalline |
140W |
22.4V |
8.33A |
17.6V |
7.95A |
|
MS140GG-02 |
박막 단위 |
140W |
29.0V |
7.12A |
23.0V |
6.52A |
|
STP190S-24/Ad+ |
Monocrystalline |
190W |
45.2V |
5.65A |
36.6V |
5.2A |
|
NS-F130G5 |
박막 단위 |
130W |
60.4V |
3.41A |
46.1V |
2.82A |
|
위 매개변수는 25°C, AM1.5spectrum 및 1000W/m2 점화 강렬의 상태를 위해 입니다. |
||||||
|
모형 |
12V 체계를 위해 |
24V 체계를 위해 |
48V 체계를 위해 |
|
STP140D-12/TEA |
N 평행으로 |
시리즈에서 2개, N 평행으로 |
시리즈에서 4개, N 평행으로 |
|
MS140GG-02 |
N 평행으로 |
시리즈에서 2개, N 평행으로 |
시리즈에서 4개, N 평행으로 |
|
STP190S-24/Ad+ |
N 평행으로 |
N 평행으로 |
시리즈에서 2개, N 평행으로 |
|
NS-F130G5 |
N 평행으로 |
N 평행으로 |
시리즈에서 2개, N 평행으로 |
|
"N"는 현재에 의해 요구된 양 수를 의미합니다 |
|||
기능:
1. 최대 Power Point 추적 기술
관제사는 숫사슴 변환 회로와 MCU 최대 다른 조명 강렬 및 온도에 있는 태양 전지판의 출력 전력 최대를 실행하기 위하여 Power Point를 추적하도록 기술을 이용합니다. MPPT 산법은 당신의 PV 체계의 효율성을 증가하고 태양 전지판의 양을 줄입니다.
2. 다단식 책임 통제
건전지의 시작 위탁 전압은 다릅니다, 관제사 이용할 것입니다 다른 위탁 위탁 과정을 완결하기 위하여 전략을. 건전지의 위탁 전압을 시작하는 것은 때 12.4V (12V 건전지를 위해), 건전지가 부피, 흡수 및 부유물 위탁으로 3개의 단계를 통해서 갈 것이다 더 낮습니다. 건전지의 위탁 전압을 시작하는 것은 때 12.4V (12V 건전지를 위해), 건전지가 부피로 2개의 단계를 통해서 가고 위탁을 뜰 것이다 더 높습니다.
3. 조정가능한 위탁 전압
4. 위탁 전압을 위한 온도 보상
5. 온도 통제 팬
6. 잘 것이다 밤에서
7. 건전지에 의하여 반전되는 연결 보호
8. 연결 보호가 태양 전지판에 의하여 반전했습니다
9. 건전지에 의하여 반전되는 출력을 위한 보호
10. 내부 과열 보호
11. 태양 전지판 입력을 위한 전압 보호에
12. 태양 전지판의 입력을 위해 제한을 강화하십시오
신청:
경고:
태양 전지판에 연결하기 전에, 건전지에 관제사를 연결하십시오; 태양 전지판 공급 힘을 사용하지 마십시오
직접 짐에.
주:
태양 전지판을 위탁하기 위하여 등불을 이용하지 마십시오 (등불은 위탁하기 에는 너무 약합니다)
태양 전지판을 대체하는 직류 전원 근원은 관제사에 말썽을 일으키는 원인이 될 것입니다.
직경이 너무 작으면 안되는 적당한 철사를, 참고합니다 매개변수를 선택하십시오.
