제품 상세 정보:
결제 및 배송 조건:
|
정격된 전압: | 24V | 최대 현재: | 20A |
---|---|---|---|
정격 일 전압: | 24V | 위탁 형태: | PWM 형태 |
작동 온도: | -10~60 정도 | ||
하이 라이트: | 태양 전지판 규칙 책임 관제사,MPPT 태양 책임 관제사 |

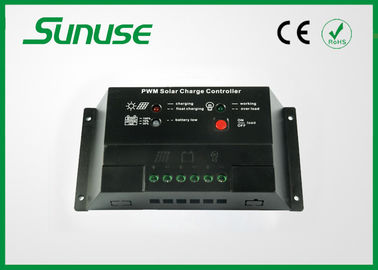

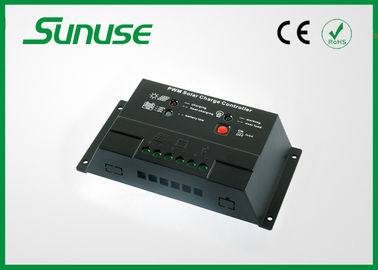

20a 12V 24V LED를 가진 자동 ID PWM 태양 전지판 책임 관제사 회로
빠른 세부사항:
20A PWM 태양 전지판 책임 관제사
1. 발광 다이오드 표시
2. PWM 건전지 위탁
3. 갖춰지는 모든 필요한 보호
4. 짐의 작동 형태는 놓일 수 있습니다
명세:
모형 |
PWM2024Z |
모형 |
PWM2024Z |
체계 전압 |
12V/24V |
부하 손실 |
<13ma> |
개방 회로 전압 |
<50v> |
위탁 회로의 전압 강하 |
<0> |
정격 위탁 및 방전 전류 |
20A |
회로 출력의 전압 강하 |
<0> |
높은 전압 |
14.4V/28.8V |
습도 필요조건 |
≤90% |
부유물 위탁 전압 |
13.8V/27.6V |
케이블 직경 |
<6mm>2 |
낮은 전압 차단 |
11.2V/22.4V |
크기 설치 |
Φ4mm-159mm*68mm |
낮은 전압 회복 |
12.6V/25.2V |
차원 |
168mm*88mm*34mm |
위탁 형태 |
PWM |
저장 온도 |
-35°C — 70°C |
산출 하중 초과와 단락 보호 |
산출 >23A와 60s 또는 |
작동 온도 |
-25°C — 60°C |
>29A와 15s 하중 초과 보호 또는 |
|||
>40A 단락 |
|||
|
1. 짐 LED 지시자 경경: 관제사의 산출은 하중 초과 또는 단락입니다. 과다한 짐을 제거한 후에, 관제사는 2 분 안에 하중 초과 보호를 삭제할 것입니다.
2. 위탁 LED 지시자 떨어져: 태양 전지판의 연결. 연결이 맞고 확고하 는지 검사하십시오.
3. 건전지 수용량 LED 지시자 떨어져: 태양 전지판, 건전지 및 짐의 연결이 맞 는지 검사하십시오.
LED 표시 지시:
아이콘 |
지시자 |
국가 |
지시 |
|
위탁 LED |
떨어져 |
태양 전지판의 위탁하지 않거나, 연결하지 않거나 약한 햇빛 |
에 |
위탁하거나, 올려진 위탁하기 |
||
경경 |
위탁하는 부유물, 건전지는 충분히 위탁했습니다 |
||
|
건전지 수용량 LED |
위에 지도되는 녹색 |
가득 차있는 건전지 수용량 |
위에 지도되는 황색 |
건전지 수용량 정상 |
||
위에 지도되는 빨강 |
낮은 건전지 수용량 |
||
빨강에 의하여 지도되는 경경 |
건전지를 위한 낮은 전압 보호 |
||
|
짐 LED |
에 |
위에 짐 |
떨어져 |
떨어져 짐 |
||
경경 |
닫는 짐, 산출 하중 초과 또는 단락. |
짐 작동에게 형태 지시 및 놓기:
1. 정상 모드: 관제사는 점화 그리고 타이머 기능 없이 PWM 위탁 관제사로 이용됩니다. 관제사는 특별한 요구 없이 이 형태에 있습니다.
2. 점화와 타이머 콘트롤 모드: 이 형태에, 관제사는 암흑 후에 짐을 시작하고 시간 닫을 것입니다 (또는 해돋이를) 놓기 후에 짐을.
3. 점화 콘트롤 모드: 이 형태에, 태양 전지판 전압이 2.5V 보다는 더 낮을 때 (24V 체계를 위해, 5V. 48V 체계를 위해, 10V), 관제사는 10 초 후에 짐을 시작할 것입니다. 태양 전지판 전압이 더 높은 그 후에 3.5V일 때 (24V 체계를 위해, 7V. 48V 체계를 위해, 14V), 관제사는 10 초 후에 짐을 닫을 것입니다.
특징:
1. Intuitionistic LED 지시자는 건전지의 국가를 위탁하고 출력하는 현재 체계 건전지 수용량을 보여줍니다.
2. 보호가 작용해 있는 것은 것과 같이, 출력, 하중 초과, 단락 그리고 반전한 연결에 과적.
3. 앞뒤꼴 PWM 위탁은은 3%에서 6%로 위탁 효율성 증가를, non-PWM 위탁과 비교해 만듭니다.
4. 위탁하고 출력의 매개변수는 매개변수를 조정하는 생산 (특별한 매개변수는 미리 말할 필요가 있습니다), 그래서 필요 도중 놓였습니다.
5. 그것은 짐의 작동 형태를 놓을 수 있습니다.
6. (선택) USB 위탁 기능.
7. 격자 무료한 (선택적인 기능).
8. 갖춰지는 먼 원거리 통신 기능 (선택적인 기능).
9. 건전지가 밤에 건전지에 출력하는 것을 막으십시오.
FAQ:
1. Q: u에는 당신의 자신 공장이 있습니까?
A: 그렇습니다, 우리는 가지고 있습니다. Wenzhou 시, 절강성, 중국에서 있는 우리 공장.
2. Q: 나는 어떻게 당신 공장을 방문해서 좋습니까?
A: 당신이 당신의 국가에서 제거하기 전에, 저희가 알게 하십시오. 우리는 당신을 데려오는 시간에게 준비할 것입니다.
3. Q: u 인쇄는 명찰 및 포장에 우리의 회사 로고 할 수 있었습니다.
A: 그렇습니다, 우리는 OEM 순서를 받아들입니다.
4. Q: u에는 체계를 설치하기 위하여 저를 인도할 수 있는 태양 프로젝트 엔지니어가 있습니까?
A: 그렇습니다, 우리는 직업적인 엔지니어 팀이 있습니다. 그들은 태양계를 설치하는 방법 당신에게 가르쳐서 좋습니다.
신청:
