제품 상세 정보:
결제 및 배송 조건:
|
정격된 전압: | 12V | 최대 현재: | 10A |
---|---|---|---|
정격 일 전압: | 12V/24V | 위탁 형태: | PWM 형태 |
색상: | 블랙 | ||
하이 라이트: | 태양 전지판 규칙 책임 관제사,책임 관제사를 추적하는 최대 Power Point |

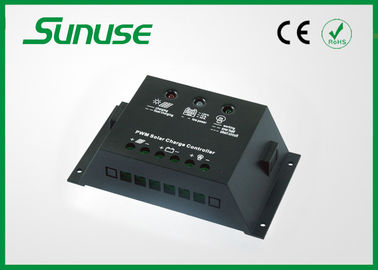

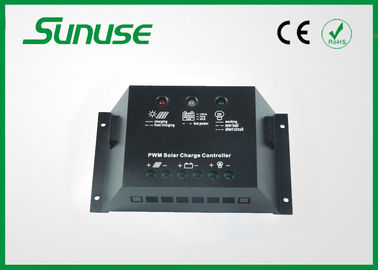

10 amp 태양계를 위한 PWM 위탁 형태를 가진 12 볼트 태양 전지판 책임 관제사
빠른 세부사항:
10A 12V PWM 태양 전지판 책임 관제사
LED 표시
USB 항구 (현재: 1A)
다기능 보호
크기: 130 mm*75 mm*35 mm
명세:
모형 |
PWM1012 |
정격 위탁 현재 |
10A |
정격 부하 현재 |
10A |
체계 전압 |
12V |
하중 초과 & 단락 보호 |
1.25 시간은보다 평가한 현재가, 5 초 안에 짐을 보호하다 보다는 현재, 보호합니다 60 초, 1.5times 안에 짐을. 2.5times 또는 넘어서, 단락 보호 시작. |
부하 손실 없음 |
≤12 mA (USB를 포함하여 아닙니다) |
위탁 (출력) 회로 전압 강하 |
<0> |
출력 회로 전압 강하 |
<0> |
환경 온도 |
-20°C -- +50°C |
전압 게양 |
14.4V (최후: 10min) |
부유물 위탁 전압 |
13.7V |
온도 보상 |
-4mv/cell/°C (뜨는 게양 위탁 보상) |
낮은 전압 보호 |
10.7V |
재연결하는 낮은 전압 |
12.6V |
위탁 형태 |
PWM |
구멍 설치 |
Φ3.5-55mm*122mm |
케이블 직경 설치 |
≤16mm ² |
태양 책임 관제사는 건전지를 이용하는 실제로 모든 태양 에너지 체계의 근본적인 분대를 형성합니다. 책임 관제사는 태양 전지판에서 건전지에 현재에게 흐르기 통제하기 위하여 이용됩니다. 이 태양 관제사는 엄청난 대금에 의해 초래된 손상에서 건전지를 막고 가혹한 출력의 경우에는 짐의 닫아서 건전지를 차단합니다. 쉬운 Photovoltech의 태양 책임 관제사는 특별히 건전지 성과를 개량하고 생활을 증가하기 위하여 디자인됩니다.
주요 특징:
기능:
1. 직관론자 LED 지시자는 건전지의 국가를 위탁하고 출력하는 현재 체계 건전지 수용량을 보여줍니다.
2. 보호가 작용해 있는 것은 것과 같이, 출력, 하중 초과, 단락 그리고 반전한 연결에 과적.
3. 앞뒤꼴 PWM 위탁은은 3%에서 6%로 위탁 효율성 증가를, non-PWM 위탁과 비교해 만듭니다.
4. 위탁하고 출력의 매개변수는 매개변수를 조정하는 생산 (특별한 매개변수는 미리 말할 필요가 있습니다), 그래서 필요 도중 놓였습니다.
5. (선택) USB 위탁 기능.
고장 담합:
1. 방법을 경경하는 빨간 건전지 수용량 지시자는 건전지 낮습니다. 건전지 전압이 재기할 경우, 관제사는 짐을 자동적으로 시작할 것입니다.
2.Load 지시자 흔들림은 천천히 제어기 출력 과대 적재를 의미합니다. 과다한 짐을 제거한 후에, 관제사는 1 분 안에 하중 초과 보호를 삭제할 것입니다.
3. 제어기 출력 부속이 단락시킨 지시자 경경 빠른 방법을 적재하십시오. 고장을 삭제한 후에, 관제사를 재연결하거든 표준 상태에 재기합니다 할 수 있습니다.
4. 위탁 지시자는 떨어져 잘 연결하지 않는 태양 전지판을 의미합니다. 연결이 맞 는지, 그리고 연결이 확고하다는 것을 검사하십시오.
5.If는 모든 지시자 관제사의 신관이 점화되는지 있건 없건 간에, 검사합니다 꺼져있습니다. 점화하는 경우에, 태양 전지판, 건전지 및 짐의 연결이 정확하 는지 검사하십시오.
