제품 상세 정보:
결제 및 배송 조건:
|
| 작동 온도: | -10~60 정도 | 정격된 전압: | 12V |
|---|---|---|---|
| 최대 현재: | 10A 20A | 위탁 형태: | MPPT 형태 |
| 정격 일 전압: | 12V/24V | 품질 보증: | 1 년 |
| 하이 라이트: | 태양 전지판 규칙 책임 관제사,MPPT 태양 책임 관제사 |
||

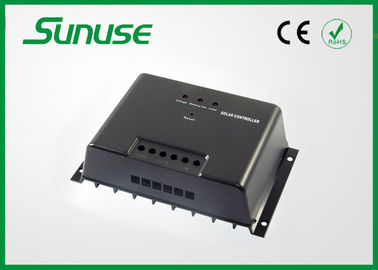

태양 가로등 사용을 위한 24 볼트 20a 태양 mppt 책임 관제사 규칙
빠른 세부사항:
20a 태양 mppt 책임 관제사
지, 최대 Power Point 추적 기능
기능을 다 보호하십시오
명세:
|
모형 |
MPPT2024Z |
|
|
입력 |
최대 PV 전압 |
≤70V |
|
MPP 전압 범위 |
12V~70V (24V~70V) |
|
|
산출 |
체계 전압 |
12V (24V) |
|
최대 건전지 전압 |
16V (32V) |
|
|
최대 위탁 현재 |
20A |
|
|
최대 부하 현재 |
20A |
|
|
자가 소비 |
≤15mA |
|
|
위탁 콘트롤 모드 |
3 단계 (부피, 흡수, 부유물) |
|
|
부유물 책임 |
13.8V (27.6V) |
|
|
흡수 책임 |
2 시간 동안 14.4V (28.8V), |
|
|
짐 단선 (LVD) |
11.5V (23.0V) |
|
|
짐 재접속 (LVR) |
12.6V (25.2V) |
|
|
온도 보상 |
-4mV/세포 °C |
|
|
건전지 유형 |
지도 산 (젤, 범람되는 AGM) |
|
|
다른 사람 |
최대 효율성 |
97% |
|
인간 공용영역 |
LEDs의 단추 |
|
|
냉각 작풍 |
수동적인 냉각 |
|
|
최대 철사 크기 |
10mm2 |
|
|
주위 온도 범위 |
-10에서 +50 °C |
|
|
저장 온도 범위 |
-30에서 +80 °C |
|
|
습도 |
0에서 90%의 응축 없음 |
|
|
차원 |
118.5 x 188 x 54.5 mm |
|
|
무게 |
0.8 Kg |
|
|
지상에 놓기 |
긍정적인 지상에 놓기 |
|
|
보호의 정도 |
IP32 |
|
| 보장 | 1 년 | |
태양 책임 관제사는 건전지를 이용하는 실제로 모든 태양 에너지 체계의 근본적인 분대를 형성합니다. 책임 관제사는 태양 전지판에서 건전지에 현재에게 흐르기 통제하기 위하여 이용됩니다. 이 태양 관제사는 엄청난 대금에 의해 초래된 손상에서 건전지를 막고 가혹한 출력의 경우에는 짐의 닫아서 건전지를 차단합니다. 쉬운 Photovoltech의 태양 책임 관제사는 특별히 건전지 성과를 개량하고 생활을 증가하기 위하여 디자인됩니다.
주요 특징:
MPPT 기술 소개:
MPPT는 최대 Power Point 추적을 의미합니다. 그것은 태양 전지판을 가르킵니다 최대로 작동하 (힘 변환 기술을을 사용하는 ext 점 B). eMPPT는 우리의 회사가 연구하고 개발한 새로운 책임 관제사이고, 태양 전지판의 최대 태양 전지판에서 힘을 더 일으키기 위하여 Power Point를 지적으로 추적하도록 MCU를 이용합니다.
MPPT 위탁에 관하여: 대량 위탁의 위탁 위탁하는 흡수, 부유물
기능:
(1) 최대 Power Point 추적 기술
관제사는 숫사슴 변환 회로와 MCU 최대 다른 조명 강렬 및 온도에 있는 태양 전지판의 출력 전력 최대를 실행하기 위하여 Power Point를 추적하도록 기술을 이용합니다. MPPT 산법은 당신의 PV 체계의 효율성을 증가하고 태양 전지판의 양을 줄입니다.
(2) 다단식 책임 통제
건전지의 시작 위탁 전압은 다릅니다, 관제사 이용할 것입니다 다른 위탁 위탁 과정을 완결하기 위하여 전략을. 건전지의 위탁 전압을 시작하는 것은 때 12.4V (12V 건전지를 위해), 건전지가 부피, 흡수 및 부유물 위탁으로 3개의 단계를 통해서 갈 것이다 더 낮습니다. 건전지의 위탁 전압을 시작하는 것은 때 12.4V (12V 건전지를 위해), 건전지가 부피로 2개의 단계를 통해서 가고 위탁을 뜰 것이다 더 높습니다.
대량 책임, 흡수 책임, 부유물 책임.
(3) 온도 보상되는 책임 전압
(4) 출력 통제
(5) 반전에 의하여 연결되는 건전지에 대하여 보호
(6) 반전에 의하여 연결되는 태양 단위에 대하여 보호
(7) 반전 현재 보호
(8) 온도 보호에
(9) 전압 보호에 PV
(10) 과량 위탁 현재를 위해 현재 한정된
(11) 짐 산출 하중 초과 보호
각종 매개변수에 대하여 보호:
말썽 해결책:
현상: 떨어져 녹색 LED는, 건전지 지시자 LED 빨갛습니다.
이유: 건전지의 낮은 전압
해결책:
A: 힘을 차단하고십시오, 짐을 차단하십시오; 책임이 정상적 된 후에 짐을 재연결하십시오.
B: 건전지 책임 문제: 태양 전지판 힘을 증가하거나 건전지를 바꾸십시오.
현상: 건전지 지시자 LED는 주황색 이고 짐 지시자 LED는 녹색, 짐 일할 수 없습니다 입니다.
이유: 하중 초과 또는 단락 원인 차단되는 관제사 안 신관
해결책: 10-20 분은 후에 일 등을 맞댄 기능상실, 신관을 자동적으로 삭제했습니다.
