500W AC-DC 전력 공급은 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30를 출력했습니다

중국 500W AC-DC 전력 공급은 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30를 출력했습니다 협력 업체

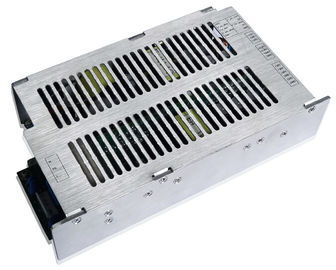

큰 이미지 :  500W AC-DC 전력 공급은 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30를 출력했습니다

제품 상세 정보:

원래 장소: 중국
브랜드 이름: Enargy
모델 번호: SC500-220Q30

결제 및 배송 조건:

최소 주문 수량: 1PCS
가격: Negotiation
배달 시간: 1-8 주
지불 조건: 협상
공급 능력: 15000Pcs/week
Contact Now
상세 제품 설명

AC-DC 전력 공급 500W는 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30를 출력했습니다





주요 특징

입력 범위: 165~270Vac

4배 산출: 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A

고능률: 87%

선 규칙: ≤±2%

짐 규칙: ≤±2%

단락 보호

현재 보호에 산출

전압 보호에 산출

전압 보호에 입력

전압 차단의 밑에 입력

온도 보호에

고분고분한 RoHS

자연 냉각하십시오



제품 개관

이 AC-DC 변환기 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.



전기 특성

입력 특성

매개변수

Typ

최대

단위

정격 입력 전압



220



Vac



AC 입력 전압 범위

165



270

Vac



AC 입력 주파수 영역

47



63

Hz



최대. 입력 현재





3.5

A

완전 부하 사소 입력 전압

입력 돌입 현재





40

A

최대. 입력 전압, 25℃, 첫번째 시작

효율성

85

87



%

정격 입력 전압, 정격 부하



산출 특성

매개변수

Typ

최대

단위

산출 전압 범위

30V

24

30

31

Vdc



5.8V

5.6

5.8

6

Vdc



24V

23

24

25

Vdc

온/오프를 가능하게 하십시오

12V

11

12

13

Vdc

온/오프를 가능하게 하십시오

산출 현재 범위

30V

0

9

12

A



5.8V

0

6

9

A



24V

0

2

2.5

A



12V

0

2

2.5





선 규칙





±2

%



짐 규칙





±2

%



온도 조절



±0.02



%/°C

조작 온도 범위에

잔물결 & 소음

30V





400

mV

완전 부하 정격 입력, 20 MHz 대역폭

5.8V





116

mV

24V





280

mV

12V





240

mV

오름 시간회전 에





500

Ms

완전 부하, 10%~90% Vout

지연 시간회전 에





4

s

완전 부하 220Vac

산출 전압 오버슛





±5

%





보호 특성

매개변수

Typ

최대

단위

전압의 밑에 입력은 밖으로 잠급니다

전압 문턱회전 에

155



165

Vac



회전 떨어져 전압 문턱

135



145

Vac



전압 보호에 입력

전압을 보호하십시오

285



305

Vac



회복 전압

275



295

Vac



전압 보호에 산출

30V

32



35

Vdc

딸꾹질

5.8V





7.5

Vdc

딸꾹질

단락 보호





10

딸꾹질

과열 보호









자동 회복

입력 전압 발견자

0.5-3.1Vdc 선형 변화에 150-290Vac 개심자

부하 상태:

30V/9.5A, 5.8V/6A, 12V/2A, 24V/2A

입력 현재 발견자

0.5-3.1Vdc 선형 변화에 0-3A 개심자





일반적인 특성

매개변수

Typ

최대

단위

MTBF

100





KHrs

완전 부하 정격 입력, 25℃

무게





1500년

g





환경 특성

매개변수

Typ

최대

단위

작용 온도

-40



+75



저장 온도

-40



+85



상대 습도

10



90

%



저장 습도

10



95

%



고도





4000

m



대기압

70



106

KPa





안전 특성

매개변수

Typ

최대

단위

고립 전압

산출에 입력

1500년





Vac

5mA/1min, 호광을이루고는 및 고장

지상에 입력

1500년





Vac

지상에 산출

500





Vdc

5mA/1min, 호광을이루고는 및 고장

고립 저항

산출에 입력

10





500Vdc/1min의 정상 대기압, 90% 습도

누설 현재

지상에 입력





3.5

mA

264Vac, 표준 상태



EMC 특성

품목

기준

조건

세륨

EN301489-1-8.4

종류 B

시스템 시험을 통과하십시오

EN301489-1-8.4

종류 B

시스템 시험을 통과하십시오

조화되는

EN301489-1-8.5





전압 동요와 흔들림

EN301489-1-8.6





큰 파도

EN61000-4-5

차별 형태 ±2KV, 일반적인 mode±4KV

표준 B

복각

EN61000-4-11

EN55024

0%Ut, 10ms에 전압 복각

표준 B의 단계 0, 90, 180 및 270에 시험

40%Ut, 20ms에 전압 복각

70%Ut, 50ms에 전압 복각

주:

표준 A: 시험 그 사이 및 그 이후 정상적인 성과.

표준 B: 낮 전압 보호 또는 리셋은 허용되지 않습니다. 임시 산출 전압 동요는 소요가 정지한 후에 정지합니다, 그리고 EUT가 그것의 정상적인 성과를 자동적으로 재기하는지 어느 것이라고에서. 시스템 시험 도중, 산출 전압 동요 또는 리셋은 역시 허용되지 않습니다.

표준 C: 산출의 임시 손실은 허용됩니다, 그러나 기계설비는 손상될 수 없습니다. EUT는 그것의 정상적인 성과 또는 통신수 내정간섭을 자동적으로 재기합니다.

표준 R: 회복시킬 수 있지 않는 산출의 손실은 허용됩니다. 1 차적인 방어적인 분대 (신관)는 손상을 입힐 수 있습니다. EUT는 그것의 정상적인 성과를 후에 대체합니다 손상을 입힌 분대를 재기합니다.



환경 자격

매개변수

진동

주파수 영역: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z 도끼, 30min/axis

기계적인 충격

반 정현 파, 300m/s2,11ms의 ±X, ±Y, ±Z, 6tims/direction

온도 순환

-40°C에 55°C의 경사로 1°C/min., 6개 주기

힘/열 순환

Vin = 최대에 분, 완전 부하, 100개 주기



기계적인 개략

Length×width×heigth: 210×115.5×52 (mm), 8.27×4.55×2.05 (안으로),

500W AC-DC 전력 공급은 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30를 출력했습니다



연결관 designAations

CN9 모형: H101-5/3.96

Pin#

이름

1

L

2

NC

3

PE

4

NC

5

N
















J2 모형: H101-5/3.96

Pin#

이름

1

+30V

2

+30V

3

+30V

4

GND

5

GND

6

GND



CON1 모형: H101-4/3.96

Pin#

이름

1

+5.8V

2

+5.8V

3

GND

4

GND



J3 모형: H101-3/3.96

Pin#

이름

1

+12V

2

GND

3

+24V



J1

Pin#

이름

1

GND

GND

2

P_30V_CON

30V 손질

3

P_AC_CON

입력 전압은 검출합니다

4

ID0

GND에 연결하십시오

5

Cur_Mon

입력 현재는 검출합니다

6

P_12V_CON

12V는 가능하게 합니다

7

P_24V_CON

24V는 가능하게 합니다

8

ID1

GND에 연결하십시오

9

GND

GND

10

GND

GND
