| 하이 라이트: | DC 전원 공급 장치 교류,ac dc 변환기 전력 공급 |
||
|---|---|---|---|

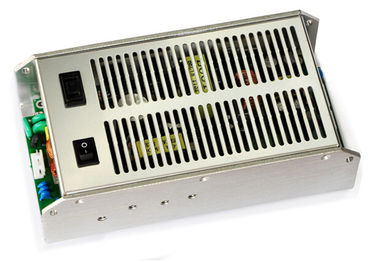

AC-DC 전력 공급 330W는 27V/10A, 9V/6A SC330-270D279를 출력했습니다
주요 특징
입력 범위: 165~280Vac
이중 산출: 27V/10A, 9V/6A
고능률: 83%
선 규칙: ≤±1%
짐 규칙: ≤±3%
낮은 ripple&noise: ≤80mV
고립 전압: 3000Vac
사소 짐 필요조건 없음
단락 보호
현재 보호에 산출
전압 보호에 산출
전압 보호에 입력
전압 차단의 밑에 입력
온도 보호에
자연 냉각하십시오
고분고분한 RoHS
제품 개관
이 AC-DC 변환기 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
전기 특성
입력 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
정격 입력 전압 |
|
220 |
|
Vac |
|
|
AC 입력 전압 범위 |
165 |
|
280 |
Vac |
|
|
AC 입력 주파수 영역 |
45 |
|
55 |
Hz |
|
|
효율성 |
|
83 |
|
% |
정격 입력 전압, 정격 부하 |
산출 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
산출 전압 범위 |
27V |
27.2 |
|
27.9 |
Vdc |
|
|
9V |
9 |
|
9.5 |
Vdc |
|
|
|
산출 현재 범위 |
27V |
0 |
|
10 |
A |
|
|
9V |
0 |
|
6 |
A |
|
|
|
잔물결 & 소음 |
27V |
|
|
80 |
mV |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
9V |
|
|
80 |
mV |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
보호 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|||
|
전압의 밑에 입력은 밖으로 잠급니다 |
전압 문턱회전 에 |
155 |
|
170 |
Vac |
|
||
|
회전 떨어져 전압 문턱 |
135 |
|
150 |
Vac |
|
|||
|
전압 보호에 입력 |
전압을 보호하십시오 |
285 |
|
310 |
Vac |
|
||
|
회복 전압 |
270 |
|
280 |
Vac |
|
|||
|
전압 보호에 산출 |
27V |
30 |
|
32 |
Vdc |
딸꾹질 |
|
|
|
9V |
11 |
|
12 |
Vdc |
딸꾹질 |
|
||
|
하중 초과 보호 산출 |
27V |
12 |
|
14 |
A |
딸꾹질 |
|
|
|
9V |
7 |
|
8 |
A |
딸꾹질 |
|
||
|
단락 보호 |
|
|
10 |
mΩ |
딸꾹질 |
|||
일반적인 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
MTBF |
100 |
|
|
KHrs |
완전 부하 정격 입력, 25℃ |
|
무게 |
|
|
1250년 |
g |
|
환경 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
작용 온도 |
-40 |
|
+55 |
℃ |
|
|
저장 온도 |
-40 |
|
+85 |
℃ |
|
|
상대 습도 |
10 |
|
90 |
% |
|
|
고도 |
|
|
3000 |
m |
|
|
대기압 |
70 |
|
106 |
Pa |
|
안전 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
고립 전압 |
산출에 입력 |
3000 |
|
|
Vac |
5mA/1min, 호광을이루고는 및 고장 |
|
지상에 입력 |
2060년 |
|
|
Vac |
||
|
지상에 산출 |
500 |
|
|
Vac |
5mA/1min, 호광을이루고는 및 고장 |
|
|
고립 저항 |
산출에 입력 |
2 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
EMC 특성
|
품목 |
기준 |
조건 |
주 |
|
|
세륨 |
EN55022 |
종류 A |
시스템 시험을 통과하십시오 |
|
|
재 |
EN55022 |
종류 A |
시스템 시험을 통과하십시오 |
|
|
큰 파도 |
EN61000-4-2 |
차별 형태 ±2KV, 일반적인 mode±4KV |
표준 B |
|
|
ESD |
공기 출력 |
EN61000-4-2 |
±15KV |
표준 B |
|
접촉 출력 |
EN61000-4-2 |
±8KV |
표준 B |
|
주:
표준 A: 시험 그 사이 및 그 이후 정상적인 성과.
표준 B: 낮 전압 보호 또는 리셋은 허용되지 않습니다. 임시 산출 전압 동요는 소요가 정지한 후에 정지합니다, 그리고 EUT가 그것의 정상적인 성과를 자동적으로 재기하는지 어느 것이라고에서. 시스템 시험 도중, 산출 전압 동요 또는 리셋은 역시 허용되지 않습니다.
표준 C: 산출의 임시 손실은 허용됩니다, 그러나 기계설비는 손상될 수 없습니다. EUT는 그것의 정상적인 성과 또는 통신수 내정간섭을 자동적으로 재기합니다.
표준 R: 회복시킬 수 있지 않는 산출의 손실은 허용됩니다. 1 차적인 방어적인 분대 (신관)는 손상을 입힐 수 있습니다. EUT는 그것의 정상적인 성과를 후에 대체합니다 손상을 입힌 분대를 재기합니다.
기준 수락
|
기준 |
주 |
|
UL/cUL60950 |
|
|
EN60950 |
|
|
GB4943 |
|
|
IEC 695-2-2 |
바늘 화염 시험, 전체 집합, 고분고분한 board&plastic 분대 UL94V-0에 시험 |
|
IEC 61000-4-2 |
|
기계적인 개략
Length×width×heigth: 222×120×68 (mm), 8.74×4.72×2.68 (안으로),
연결관 지적
CON1
|
Pin 아니. |
이름 |
기능 |
|
1 |
N |
중립 선 |
|
2 |
NC |
영 |
|
3 |
L |
살아있는 선 |
|
4 |
NC |
영 |
|
5 |
G |
지구 |
CON2
|
Pin 아니. |
이름 |
기능 |
|
1 |
+27V |
+27V 긍정적인 산출 전압 |
|
2 |
GND |
부정적인 산출 전압 |
|
3 |
GND |
부정적인 산출 전압 |
|
4 |
GND |
부정적인 산출 전압 |
|
5 |
+27V |
+27V 긍정적인 산출 전압 |
CON3
|
Pin 아니. |
이름 |
기능 |
|
1 |
+9V |
+9V 긍정적인 산출 전압 |
|
2 |
+9V |
+9V 긍정적인 산출 전압 |
|
3 |
GND |
부정적인 산출 전압 |
|
4 |
GND |
부정적인 산출 전압 |
