| 제품 이름: | DC 무브러시 팬 92mm/12V 24V 48V DC 방수 축 냉각팬/DC 산업 환기 팬 92*92*32mm | 전압: | 12V/24V/48V |
|---|---|---|---|
| 프레임: | 플라스틱 | 임 펠 러: | 플라스틱 |
| 방위 유형: | 볼베어링/소매 방위 | 모터: | 보호되는 임피던스와 보호되는 반전 극성 |
| 속도: | 3350rpm | 최대 기류: | 44.00CFM |
| 방수: | IP55 IP58 IP66 | 무게: | 130G |
| 하이 라이트: | dc 무브러시 팬 24v,12v dc 무브러시 팬 |
||
DC 무브러시 팬 92mm/12V 24V 48V DC 방수 축 냉각팬/DC 산업 환기 팬 92*92*32mm
방수와 폭발 방지 DC 축 팬은 92mm, 저잡음과 장수 기대, 컴퓨터 정보 기술, 네트워크 커뮤니케이션, 뿐 아니라 공업 생산품 장비, 의료 기기, 가정용품, 등등에서 널리 이용됩니다.
묘사:
● 방수 축 dc 모터, 무브러시 DC 팬, 축 DC 팬, DC 모터 팬, 싼 팬, 휴대용 팬, CPU 팬, 컴퓨터 상자 팬, PWM 팬, FG 냉각팬,
, 저속 중간 속도 고속 ●
● 플라스틱 구조 또는 거푸집 던지기 알루미늄 구조 및 플라스틱 임펠러
● 3 잎
● 12V DC 24V DC 또는 48V DC
● 볼베어링 또는 소매 방위 또는 유압 방위
● 맨끝 또는 납선
● 방수 폭발 방지 높은 증거는 만족할 수 있습니다 입니다.
중요 노트:
정격 현재: 정격 현재는 정격 전압에 통주 저음 교체의 3 분 후에 측정될 것입니다.
정격 속도: 정격 속도는 정격 전압에 통주 저음 교체의 3 분 후에 측정될 것입니다
시작 전압: 갑자기 " on "를 전환해서 운영하기 위하여 팬을 시작할 수 있는 전압
낙하 시험 기준: 10 cm의 나무로 되는 격판덮개의 표면에 수직 자유로운 내리는 동의를 위해 30 cm의 고도 최소한도 수송용 포장 상자를 떨어뜨리십시오. 시험 후에, 힘에 팬, 정상 작동에서 팬을 아직도 연락하십시오.
명세:
A: 전기
표준 작동 조건은 25℃, 주위 65%RH, 특별한 다른 규정이 없는한입니다.
|
|
품목 |
명세 |
테스트 조건 |
|
1 |
정격 전압 |
12V ±10% |
DC 전원 공급 |
|
2 |

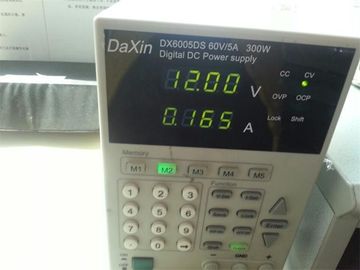

정격 현재 |
0.18Amp (전형적인) ±10% |
정격 전압에 DC 전원 공급 |
|
4 |
정격 출력 |
2.16W |
정격 전압에. |
|
5 |
시작 전압 |
최대 6V (.) |
DC 전원 공급 |
|
7 |

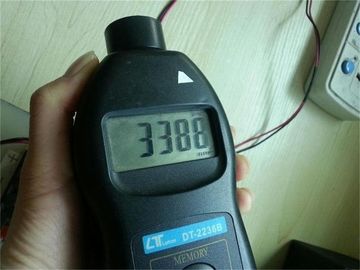

속도 |
3350RPM ±10% |
5 분에 측정하는 25±5℃의 밑에 시작 후에, 주위 65±5%RH |
|
8 |
청각적인 소음 |
34 dB |
1 18dB (아)의 밑에 미터를 배후 인물 수준을 가진 시험 약실에 있는 팬 입구에서 떨어져 있 청각적인 마이크를 가진 전형적인 속도로 측정하는 |
|
9 |
정체되는 압력 |
0.19 H2O에서 |
영 기류에 실적 차트 품목 9를 참조하십시오.
|
|
10 |
기류 |
44.0CFM |
영 정체되는 압력으로 실적 차트 품목 9를 참조하십시오.
|
|
11 |
교체의 방향 |
카운터 시계바늘 반대방향 |
임펠러에서 전망되는 DC 전원 공급. |
|
12 |
방수 급료 |
IP55 |
|
B. 물자
임펠러 |
PBT |
|
구조 |
PBT |
|
감개틀 |
PBT UL94-V0 |
|
|
납선 |
+: 빨간 RD: 황색 –: 파란 |
24UL 1007 AWG26 28 |
C.MECHANICAL
|
차원 |
L * W * H =92*92*32MM |
|
무게 |
130 그램 |
|
표준 조작 온도 범위 |
-40 ℃ ~ 70 ℃ |
|
표준 저장 온도 |
-40 ℃ ~ 70 ℃ |
|
방위 체계 |
볼베어링 (NMB) |
D.EXPECTED 수명 (MTBF)
-40~10℃의 표준 작동 조건에, 주위 65%RH
볼베어링: 80000 hrs의 -40~10℃ 65%RH의 밑에 지속적인 운영
E. 신뢰도
|
|
품목 |
명세 |
테스트 조건 |
|
1 |
고정 되는 회전자 시험 |
내염성과 무해성 |
정격 전압을 가진 72 hrs 동안 잠기는 회전자 |
|
2 |
반전 전압 시험 보호 |
그렇습니다 |
정격 전압으로 반전하십시오 |
|
3 |
시험을 균형을 잡으십시오 |
10 초 안에 원형 저쪽에 돌기 |
팬은 곁에 오른 원형에서 달립니다 10mm 플러스 팬 반경 |
|
4 |
낙하 시험 |
모든 지정된 특성은 변하지않게 남아 있습니다 |
하락 D.U.T. (표준 패킹) 76cm에 시험 기계에서 아래에. 개인 하나 각, |
|
5 |
진동 시험 |
모든 지정된 특성은 변하지않게 남아 있습니다 |
주위 임시 직원.: - 정격 전압을 가진 40~10 ºC 진폭: 0.4-2.5 mm 가속도: 14.7 S/m2 주파수: 10HZ-60HZ 광범위하는 기간: 1 분 10HZ-60HZ: 30 초 60HZ-10HZ: 30 초 합계: 10 주기 |
|
6 |
고/저 온도 순환 |
모든 지정된 특성은 변하지않게 남아 있습니다 |
20 분 회전 비율 +10ºC (1 hr) , – 40 ºC (1 hr) 합계: 정격 전압을 가진 36 주기 |
|
7 |
낮은 임시 직원. 저장 |
모든 지정된 특성은 변하지않게 남아 있습니다 |
표준 조건 하에서 시험하는; 500hrs 후에, 전력 공급 없는 -40 ºC 저장. |
|
8 |
고열. 저장 |
모든 지정된 특성은 변하지않게 남아 있습니다 |
표준 조건 하에서 시험하는; 500hrs 후에, 전력 공급 없는 80의 ºC 저장. |
|
9 |
절연성 힘 |
누설 현재의 최대 1mA |
1 SEC를 위한 500V (AC)를 입력하십시오 지도 (+/-)와 주거 사이 |
F: 집합 도표
주:
1. 납선 UL 1007 AWG#26
빨간 철사 --------- (+)
까만 철사 --------- (-)
파란 철사 --------- (F00)
노란 철사 --------- (PWM)
2. 철사 길이: 300mm+/-10MM
