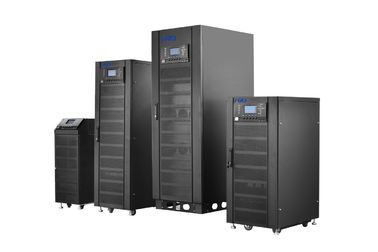

3phase 10 kva/80 kva 208Vac 온라인 UPS Powerwell 미국 HF UPS



3phase 10 kva/60 kva 208Vac 온라인 UPS Powerwell 미국 HF UPS





소개:



Powerwell MAX (미국) 시리즈 3 단계 10-80kva는 전기를 지도하는 세계를 채택하고 성과와 최고 높은 신뢰성 (완성된 디지털 방식으로 통제를 가진 MTBT>200,000h) .3nos 고속 DSPs를 증가하는 전자 기술이 완전히 전력 공급과 UPS의 고품질을 reliabitly 지키는 상한 무정전 전원 장치입니다. 친족 1.0 입력 파워 요인과 2% 미만 THDi 지도에이 이 UPS 녹색 및 에너지 절약. 그것은 또한 인간화 디자인을 제안합니다: 서비스 능력, 사용하기 쉬운 터치스크린의 가득 차있는 정면 접근.



완벽한 신청:



인터넷 Servor, 중간 데이터 센터, 매체 가늠자 네트워크 시스템/계산 센터, 은행 및 안전, 사업 서버 그룹, 매체 가늠자 사무 자동화, 정밀도 장비, 등.





특징: 디지털 방식으로 통제 기술을 완료하십시오



2 DSPs를 가진 완전히 디지털 방식으로 통제는, 모든 하부 조직 IGBT 정류기를 포함하여 디지털 방식으로 통제됩니다, 변환장치, 충전기, 방전자.





우수한 전기 재산



진실한 온라인 두 배 변환 지시는 강한 산출 적재 능력과 더불어 각종 짐을 위한 안전한 유효 동력 보호를, 제안합니다;





높은 입력 파워 요인, 녹색 및 에너지 절약



PFC를 가진 끝을 입력하고 0.999까지 전체적인 UPS의 PF를 입력하십시오;





지탱할 수 있는 AC 입력 소스는 이중으로 합니다



허용가능한 AC 및 우회 2는 ac 근원을 입력했습니다





강한 환경 적응성



넓은 입력 전압 및 주파수 영역, 온갖 기후상에 적응

그리고 지리적인 환경;





포괄적인 보호 측정



 UPS의 신뢰성을 지키기 위하여 보호, 단락 보호 및 다른 보호를 밀어닥치십시오;

IGBT와 SCR는 진보된 EUPEC 힘 단위를 채택합니다;

선진 기술 (기술, IGBT 연약한에 현재 폐쇄를 모는 IGBT)의 채용은 변환장치의 신뢰성 그리고 안전을 개량합니다.





유사한 모듈 디자인



각 단계 메인 보드는 쉬운 모이고는 그리고 정비를 위한 선반 같이 디자인됩니다

쉬운 사용을 위한 붙박이 건전지 팩 플러그 접속식 디자인





지적인 건전지 관리 (ABM)



지적인 건전지 관리 채택:

지적인 충전기: 저수준에 건전지 전압 감소, 충전기가 작동하기 위하여 재출발할 때 간격 3 단계 위탁 과정 (일정한 현재, 일정한 전압, 부유물 위탁 및 충전기 잠급니다,)

LCD 스크린에 표시되는 지원 시간

건전지 온도 보상

온라인 검출 건전지 상태,

최대 건전지 위탁 현재는 건전지 특징에 따라 최종 사용자에 의하여, 큰 위탁 현재에 의해 초래된 어떤 손상든지 피하기 위하여 놓을 수 있습니다;

적시 건전지 문제를 검출하는 정기적인 자기 시험 건전지;

건전지 반대 연결으로, 전압/현재 보호에, 건전지를 보호하기 위하여;





콜드 시작 및 AC 시작 기능



직접 UPS를 건전지를 통해서 가동하거나 요점을 통해서서만 UPS를 가동하십시오.



우량한 네트워크 감시 기능



컴퓨터, 선택 SNMP 카드도 연결하는 통신 포트 (RS232, USB, 등),



쉽 정비 디자인



a) 금지를 감소시키는 가득 차있는 정면 정비 디자인을 채택합니다

임명 공간 및 계산 센터의 공간 절약하기에;

b) 모듈 디자인 종류, 편리하고 및 쉬운 위치 정비;

c) 설명서로 우회를 유지하십시오,

UPS 달리기를 혼란시키기 없는 d) 건전지 보충;

e) 역사적 기록은 기능, to1,000 품목 높은 쪽으로 사건을 찾습니다;



큰 LCD도의 친절한 공용영역



 큰 LCD 디스플레이 및 LED 상태 표시; UPS의 풍부한 정보 표시;



기술 명세:



모형

PWA3310X

PWA3315X

PWA3320X

PWA3330X

PWA3340X

PWA3360X

PWA3380X

수용량/등급 힘

10Kva/9Kw

15Kva/13.5Kw

20Kva/16Kw

30Kva/27Kw

40Kva/36Kw

60kva/54kw

80kva/72kw

AC 입력

정격 전압

190/208/220Vac (선 선)

입력 연결

3 단계 +N+PE

동력 인자

0.999 이상

THDi

2% 만큼 모자라는

전압 범위

150-270Vac (선 전압)

빈도

40-70Hz

우회

150-270Vac (선 선) +/- 15%

산출

전압 정밀도

±0.5%

역동 전압 대기병

만큼 모자라는 5% (0~100% 짐 단계)

THDU

0.6% (선형 짐), 3% (비선형 짐) 만큼 모자라는 THD

동력 인자

0.9 (래그)

빈도 범위 추적

50/60Hz±3Hz

빈도 정밀도

±0.05% (건전지 형태), ±3hz (라인 모드)

단계 진지변환

120±0.5° (균형 또는 불균형 짐)

Frequencytracking 비율

더 적은 1Hz/s

하중 초과 기능

105% 장시간 가동

125%년의 10 분 후에 우회에 이동

150%년 이상, 1s 후에 우회에 이동

우회 하중 초과

180%년 이상, 장시간 가동

180%년 이상, 1s를 위해 지속하십시오

전송 시간

0ms

체계

시스템 효율

91% (정상 모드) 이상; 96% (ECO) 형태

전시

터치스크린 LCD+LED

EMC

IEC62040-2

IEC61000-4-2 (ESD)

IEC61000-4-3 (RS)

IEC6100-4-4 (EFT)

IEC6100-4-5 (큰 파도)

소음 (1m)

더 적은 60dB

격리 저항

이상 2M (500VDC)

격리 강렬

(PE에 입력, 산출) 2820Vdc의 3.5mA의 1min에 있는 섬락 없음 보다는 현재 더 낮은 누설

큰 파도 보호

IEC60664-1class의 요구에 응하고십시오, 1.2/50us+8/20us의 큰 파도를 6KV/3KA 보다는 높이 영속하십시오

IP 종류

IP30

건전지 윤곽

임명 (dc)

+96/108/120Vdc, - (LCD 스크린에서 settable) 96/108/120Vdc

연결

정면에 있는 밑바닥 케이블 연결

충전기

(settable) 1-20A

차원 (W×D×H)

장기간 모형

620×800×1100

720×900×1850

735*850*1680

붙박이 batt.

620×800×700

720×900×1050

954*839*1857

무게 (kg)

장기간 모형

40

60

70

120

130

150

160

붙박이 batt.

125

145

180

300

340

****

****

주: 예고 없이 변화할 것이다 어떤 명세 주제;
