제품 상세 정보:
결제 및 배송 조건:
|
하이 라이트: | 3 킬로볼트 암페어 온라인 업,온라인 UPS 시스템 |
---|

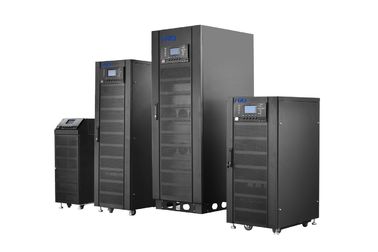

파워웰 (미국) 시리즈 3PHASE 온라인 HF UPS 10 - 80Kva, 208 - 120Vac, 220 - 127Vac
Introduction:Powerwell (America)series 3 phase 10-80kva is a high end uninterruptible power supply, which has adopted the world leading electrical and electronic technology to increase performance and super high reliability(MTBT>200,000h).3nos high speed DSPs with completed digital control fully ensure highest quality of power supply and UPS reliabitly. Being kin to 1.0 input power factor and less than 2% THDi lead this UPS green and energy saving. It also offers humanization design: full front access of service ability, user- friendly touch screen.
완벽한 응용 :
인터넷 서어버, 중간 데이타 센터, 중간규모 네트워크 시스템 / 컴퓨터 센터, 은행과 보안, 사업 서버군, 중간규모 사무 자동화, 정밀 장비, 등.
특징 : 디지털 제어 기술을 완료하세요
완전히 2 DSP, 모든 서브시스템과 디지털 제어는 IGBT 정류기, 인버터, 충전기, 방전기를 포함하는 제어된 디지털입니다.
우수한 전기특성
사실인 온라인 2차 변환 교육은 강한 출력 부하 능력으로, 다양한 부하를 위한 안전하고 효과적 전원 보호를 제공합니다 ;
녹색이고 에너지 절약형인 높은 입력 역율
전체 UPS 최고 0.99까지 PFC와 입력 PF와 입력 단부 ;,
지지할 수 있는 듀얼 AC 입력 원천
무방한 AC과 우회 2 입력 교류 전원
강한 환경 적응 능력
넓은 입력 전압과 주파수 범위, 모든 종류의 풍토적인 것에 대한 적응
그리고 지리적인 환경 ;
포괄적 보호 측정
UPS의 신뢰성을 보증하기 위한 낙뢰 보호와 쇼트 회로 보호와 다른 보호 ;
IGBT와 SCR는 진보적 EUPEC 전력 모듈을 채택합니다 ;
진보 기술 (IGBT 운전 기술, IGBT 부드러운 과전류 종료)의 입양은 인버터의 신뢰성과 안전성을 향상시킵니다.

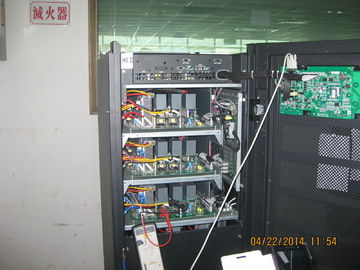

비슷한 모듈 설계
페이즈당 본기판은 쉬운 어셈블링과 유지를 위해 랙과 같이 설계됩니다
쉬운 사용을 위한 붙박이 건전지 팩 플러그 접속식 디자인
인텔리전트 배터리 관리 (ABM)
지적 배터리 관리를 채택하는 것 :
지적 충전기 :간격 스레에-스테이지 충전과정 (배터리 전압이 낮은 수준, 충전기로 감소한 때인 정전류, 정전압, 부유물 충전과 충전기 차단이 일하기 위해 재시작합니다)
백업 시간은 LCD 스크린에 디스플레이했습니다
전지 온도 배상
온라인으로 감지 배터리 상태,
최대 배터리 충전 전류는 큰 충전 전류에 의해 초래된 모든 손상을 피하기 위해, 배터리 기능에 따라 최종 사용자들에 의해 질 수 있습니다 ;
적시인 배터리 문제를 발견한 주기적 자체 테스트 배터리 ;
배터리를 보호하기 위한 전압 / 전류 보호 위에서, 배터리 반대 연결로 ;
저온 시동과 AC 시작은 작용합니다
직접적으로 배터리를 통한 UPS 또는 단지 주요 부분을 통한 시작 UPS를 시작하세요.
뛰어난 네트워크 모니터링 능력
통신 포트 (RS232, SNMP 카드, RS485, 건조 접촉과 기타) ,
손쉬운 유지보수 디자인
a) 제한을 감소시키면서, 가득 찬 앞 유지 디자인을 채택합니다
설치에 스페이스를 두고 컴퓨팅의 우주를 저장하는 것 중심이 됩니다 ;
b) 모듈 설계 클래스, 편리하고 쉬운 사이트 유지 ;
c) 설명서로 우회를 유지하세요,
UPS 운영을 중단시키지 않고 d)배터리 대체 ;
e) 역사적 기록은 기능을 검색합니다, 사건이 to1,000 항목을 올립니다 ;
큰 LCD와의 친숙한 인터페이스
큰 LCD 디스플레이와 LED 상태 표시 ; UPS의 풍부한 정보 디스플레이 ;
기술적 요구 :
모델 |
PWA3310 |
PWA3315 |
PWA3320 |
PWA3330 |
PWA3340 |
PWA3360 |
PWA3380 |
|||||||
능력 / 평가 발전 |
10Kva/9Kw |
15Kva/13.5Kw |
20Kva/16Kw |
30Kva/27Kw |
40Kva/36Kw |
60 kva/54kw |
80 kva/72kw |
|||||||
AC 입력 |
||||||||||||||
정격 전압 |
190/208/220Vac (라인 간) |
|||||||||||||
입력 접속 |
3 단계 +N+PE |
|||||||||||||
역율 |
0.99 이상 |
|||||||||||||
스디 |
더 덜 3% |
|||||||||||||
전압 범위 |
150-270Vac (라인 전압) |
|||||||||||||
주파수 |
40-70Hz |
|||||||||||||
우회 |
150-270Vac (Line-Line)+/- 15% |
|||||||||||||
출력 |
||||||||||||||
전압 정밀도 |
±0.5% |
|||||||||||||
동적입니다 전압 과도 |
더 덜 5% (0~100% 부하 단계) |
|||||||||||||
THDU |
THD 더 적은 3% (선형 부하 ),5% (비-선형 로드) |
|||||||||||||
역율 |
0.9 (지체되세요) |
|||||||||||||
주파수 트랙킹 범위 |
50/60Hz±3Hz |
|||||||||||||
주파수 정밀 |
±0.05% (배터리 모드), ±3hz (회선 방식) |
|||||||||||||
위상 변위 |
120±0.5' (균형 또는 임밸런스 부하) |
|||||||||||||
프리퀀시트랙킹 비율 |
더 덜 1Hz/s |
|||||||||||||
과부하 성능 |
105% 장시간 작동 |
|||||||||||||
105% 장시간 작동 ;105% |
||||||||||||||
150% 이상, 200명의 부인 뒤에 우회하기 위한 전송 |
||||||||||||||
우회 과부담 |
125% 장시간 작동 ;125% |
|||||||||||||
150% 이상 1 분을 위해 지속되세요 |
||||||||||||||
전송 시간 |
0명의 부인 |
|||||||||||||
시스템 |
||||||||||||||
시스템 효율 |
94% (일반 모드) 이상 ;98%(ECO) 방식 |
|||||||||||||
디스플레이 |
터치 스크린 LCD+LED |
|||||||||||||
EMC |
IEC62040-2 |
|||||||||||||
IEC61000-4-2 (정전기방전) |
||||||||||||||
IEC61000-4-3 (RS) |
||||||||||||||
IEC6100-4-4 (EFT) |
||||||||||||||
IEC6100-4-5 (상승) |
||||||||||||||
소음 (1m) |
더 덜 60dB |
|||||||||||||
절연 저항 |
2M (500VDC) 이상 |
|||||||||||||
절연성 강도 |
(PE에 입력하고 출력하세요) 2820Vdc, 3.5mA보다 낮은 누설 전류, 1 분에 어떤 플래시오버 |
|||||||||||||
낙뢰 보호 |
IEC60664-1class를 위한 요구조건을 충족시키고 6KV/3KA 보다 더 높게 1.2/50us+8/20us 이 상승을 견디세요 |
|||||||||||||
IP은 분류됩니다 |
IP30 |
|||||||||||||
배터리 구조 |
||||||||||||||
설치(DC) |
+96/108/120Vdc, - (LCD 스크린으로부터 설정 가능한) 96/108/120Vdc |
|||||||||||||
연결 |
전면에서 최저 케이블 연결 |
|||||||||||||
충전기 |
(설정 가능한) 1-20A |
|||||||||||||
차원 (W×D×H) |
장기적 모델 |
620×800×1100 |
720×900×1850 |
735*850*1680 |
||||||||||
붙박이 속솜. |
620×800×700 |
720×900×1050 |
954*839*1857 |
|||||||||||
체중 (킬로그램) |
장기적 모델 |
40 |
60 |
70 |
120 |
130 |
150 |
160 |
||||||
붙박이 속솜. |
125 |
145 |
180 |
300 |
340 |
**** |
**** |
|||||||
기록 :주의 없이 변하기에 쉰 어떠한 상술 ;
