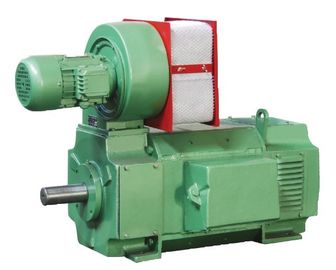

경량 거치 Z4 산업 DC 모터 1.4KW - 에너지 효과 5.5KW

경량 거치 Z4 산업 DC 모터 1.4KW - 에너지 효과 5.5KW

묘사:

Z4 DC 모터의 거치 그리고 전반적인 유형은 IEC72 기준에 따릅니다, 를 제외하고 장착 구멍 (차원 "B ") 사이 축 거리 입니다

이 직권 전동기는 다각형 구조를 비치하고 있습니다, 그래서 능률 높은 공간이 있습니다. 박판과 사용 정류기 전력 공급인 그들의 고정자 멍에는 현재의 박동 현재 그리고 급속한 변화를 저항할 수 있습니다.

자극, 의 그것의 정확한 위치 때문에 방향을 바꾸는 것이 편리합니다

그것의 소형의 좋은 성과, 라이트급 선수, 고능률 및 신뢰도에 감사는 국제적인 진보된 수준과, 우리의 Z4 DC 모터 경쟁할 수 있습니다.

주위
온도 편차:	-15~40℃
주위 습도:	상대 습도 보다는 90%less
고도:	해수면의 위 1000m 미만
주위 상태:	부식성 가스 없음, 먼지 없음, 아니 무거운 정신 오염, 화염 없음, 소금 결정화 없음
표준 생김새:
표준		IEC34-1/DIN57530
단계		삼상
프레임 크기		H100
특징을 보호하십시오		완전히 동봉하는
산출 범위		1.4~5.5KW
전압		160V, 440V 또는 신청하는 대로 곧
정격 속도		3000,2000,4000 r/min
주파수		50HZ
보호 종류		IP21S
절연제		F/B
거치		당신의 요구에 IMB3 /IMB35 또는
냉각		IC06, IC17, IC37
의무		S1
온도 측정		선택
증명서		CCC의 세륨, ISO9001
특별한 모터는 고객 요구에 따라 디자인될 수 있습니다

유형 부호의 의미

냉각 공기 양, 기압 및 팬 모터 힘을 위한 필요조건

프레임 크기	공기 양	정체되는 압력	모터 산출
	m3 /h	Pa	KW
Z4-100	160	200	0.04

팬 모터는 전부 삼상, 2 극, 380V 입니다

기술 명세:

자료는 아래에 포함합니다 송풍기 손실을 제외한 흥분 손실을, 입니다

모터 유형	정격 출력	정격 속도			자석 속도	팔. Curr.	흥분 힘	장갑판 회로 저항	장갑판 회로 유도자	분야 유도자	외부 유도자	효율성	관성 모멘트	무게
	PN	160V	400V	440V	NF	에서	PF	R	LA	LF	LR	η	GD2
	KW	r/min			r/min	A	W	Ω (20℃)	mH	H	mH	%	Kgm2	kg
Z4-100-1	2.2	1490년			3000	17.9	315	1.19	11.2	22	15	67.8	0.044	72
	1.5	955			2000년	13.3		2.17	21.4	13		58.5
	4		2630		4000	12		2.82	26	18		78.9
	4			2960	4000	10.7						80.1
	2		1310년		3000	6.6		9.12	86			68.4
	2.2			1480년	3000	6.5						70.6
	1.4		860		2000년	5.1		16.76	163			60.3
	1.5			990	2000년	4.77						63.2

거치 그리고 전반적인 차원 (mm)

설치 유형: IMB3/IM1001

프레임 크기	설치 차원 (mm)													전반적인 차원 (mm)
	A	B	C	D	E	F	GA	DA	EA	FA	GC	H	K	AB	AC	광고	HD	h1	L	L1
Z4-100-1	160	318	63	24	50	8	27	24	50	8	27	100	12	197	234	179	398	10	500	580
Z4-100-2		358																	540	620

설치 유형: IMB35 /IM2001

프레임 크기	설치 차원 (mm)																	전반적인 차원 (mm)
	A	B	C	D	E	F	GA	DA	EA	FA	GC	H	K	M	N	S	T	P	AB	AC	광고	HD	L	L1
Z4-100-1	160	318	63	24	50	8	27	24	50	8	27	100	12	215	180	4-¢15	4	250	197	234	179	398	500	580
Z4-100-2		358														4-¢15							540	620

공급 힘:

장갑판과 분야 회로의 1개, 전력 공급은 정체되는 정류기 전력 공급 또는 DC 발전기에서 일 수 있습니다.

2, 일정한 토크의 밑에, 속도를 조정하는 감소 장갑판 전압; 일정한 힘의 밑에, 속도를 조정하기 위하여 흥분 전압을 줄이십시오.

3개는, 분리한 흥분 기본적인 흥분 유형입니다. 명목상 흥분 전압 is180V는 또한, 다른 전압 당신의 요구에 수락가능합니다.

신청:

Z4 DC 모터는 우리의 최신 제품입니다. 그들은 널리 이용됩니다 각종 기계장치를 위한 드라이브 근원 야금술 기업과 같은 금속 절단기, 종이, 인쇄, 시멘트, 플라스틱 밀어남 기계장치 etc로 염색하는 직물.

경쟁 이점:

중국에 있는 고명한 모터 상표인 20years 제조 역사를 가진 중국이 HD 모터에 의하여 거의 유래합니다. 지속적인 혁신을 의지해서, HD 모터는 그들의 완벽한 성과를 가진 낮은 votage 모터 생산에 있는 베스트의 하나, 믿을 수 있는 질, 고능률 및 에너지 예약이 됩니다.

고품질 절연재는 완벽한 절연제 체계를 결합합니다.

완벽한 뇌관은 좋은 외관을 가진 모터 및 모터가 튼튼하다는 것을 지킵니다.

1. 낮은 전압 모터의 제조에 집중하십시오;

2. 능률적인 소비자 봉사

3. 주문을 받아서 만들어진 모터.
