| 강조하다: | DC 전원 공급 장치 교류 |
||
|---|---|---|---|

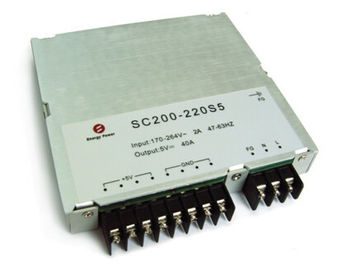

AC-DC 전력 공급 200W 산출 5V SC200-220S5
주요 특징
AC 입력 범위: 170~264Vac
단 하나 산출: 5V/40A
고능률: 89%
선 규칙: ≤±1%
짐 규칙: ≤±1%
낮은 ripple&noise: ≤200mV
단락 보호
현재 보호에 산출
산출 짧은 보호
온도 보호에
자연 냉각하십시오
고분고분한 RoHS
UL94V-0에 의하여 화염 지체되는 등급
제품 개관
이 AC-DC 변환기 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
입력 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
정격 입력 전압 |
|
220 |
|
Vac |
|
|
|
AC 입력 전압 범위 |
170 |
|
264 |
Vac |
|
|
|
정격 AC 입력 주파수 |
|
50/60 |
|
Hz |
|
|
|
AC 입력 주파수 영역 |
47 |
|
63 |
Hz |
|
|
|
최대. 입력 현재 |
|
|
2 |
A |
완전 부하 사소 입력 전압 |
|
|
효율성 |
AC 입력 |
86 |
89 |
|
% |
정격 입력 전압, 정격 부하 숫자 1 |
산출 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
|
산출 전압 범위 |
5V |
4.95 |
5 |
5.05 |
Vdc |
|
|
|
산출 현재 범위 |
5V |
0 |
|
40 |
A |
|
|
|
선 규칙 |
|
|
±1 |
% |
|
||
|
짐 규칙 |
|
|
±1 |
% |
|
||
|
온도 조절 |
|
±0.03 |
|
%/°C |
조작 온도 범위에 |
||
|
떨어져 떠받칩니다 시간을 도십시오 |
10 |
|
|
Ms |
Vin에서, 완전 부하 220Vac는 90%에 Vout 하락, 숫자 4로 떨어져 돕니다 |
||
|
잔물결 & 소음 |
5V |
|
|
200 |
mV |
완전 부하 정격 입력, 20 MHz 대역폭 숫자 5 |
|
|
동 응답 |
탈선 |
|
|
200 |
mV |
50%에서 75%에 최대 50% Iout, 0.1A/u |
|
|
|
|
200 |
mV |
50%에서 75%에 최대 50% Iout, 2.5A/us |
|||
|
산출 전압 오버슛 |
|
|
±5 |
% |
|
||
|
산출 용량 |
|
20000 |
|
μF |
|
||
보호 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
하중 초과 보호 산출 |
48 |
|
50 |
A |
딸꾹질 |
|
|
단락 보호 |
|
|
10 |
mΩ |
딸꾹질 |
|
|
과열 보호 |
폐쇄 |
|
105 |
|
℃ |
자동 회복 |
주:
1.+5V는 딸꾹질 자동차 회복에 들어갈 것입니다
일반적인 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
MTBF |
100 |
|
|
KHrs |
TR NWT 000332,80% 짐, 300LFM, 25℃ |
|
무게 |
|
|
500 |
g |
|
환경 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
작용 온도 |
-20 |
|
+55 |
℃ |
|
|
저장 온도 |
-40 |
|
+85 |
℃ |
|
|
저장 습도 |
10 |
|
90 |
% |
|
안전 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
고립 전압 |
산출에 입력 |
1500년 |
|
|
Vdc |
5mA/1min, 호광을이루고는 및 고장 |
|
지상에 입력 |
1000년 |
|
|
Vac |
||
|
지상에 산출 |
500 |
|
|
Vdc |
5mA/1min, 호광을이루고는 및 고장 |
|
|
고립 저항 |
산출에 입력 |
10 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
특성
|
품목 |
기준 |
조건 |
주 |
|
조화되는 |
EN61000-3-2 |
C 유형 램프 필요조건 |
표준 B |
|
전압 동요와 흔들림 |
EN61000-3-3 |
종류 A 장비 필요조건 |
표준 B |
|
큰 파도 |
EN61000-4-5 |
차별 형태 ±2KV, 일반적인 mode±4KV |
표준 B |
|
복각 |
EN61000-4-11 EN55024 |
0%Ut, 10ms에 전압 복각 |
표준 B의 단계 0, 90, 180 및 270에 시험 |
|
40%Ut, 20ms에 전압 복각 |
|||
|
70%Ut, 50ms에 전압 복각 |
주:
표준 A: 시험 그 사이 및 그 이후 정상적인 성과.
표준 B: 낮 전압 보호 또는 리셋은 허용되지 않습니다. 임시 산출 전압 동요는 소요가 정지한 후에 정지합니다, 그리고 EUT가 그것의 정상적인 성과를 자동적으로 재기하는지 어느 것이라고에서. 시스템 시험 도중, 산출 전압 동요 또는 리셋은 역시 허용되지 않습니다.
표준 C: 산출의 임시 손실은 허용됩니다, 그러나 기계설비는 손상될 수 없습니다. EUT는 그것의 정상적인 성과 또는 통신수 내정간섭을 자동적으로 재기합니다.
표준 R: 회복시킬 수 있지 않는 산출의 손실은 허용됩니다. 1 차적인 방어적인 분대 (신관)는 손상을 입힐 수 있습니다. EUT는 그것의 정상적인 성과를 후에 대체합니다 손상을 입힌 분대를 재기합니다.
환경 자격
|
매개변수 |
주 |
|
진동 |
주파수 영역: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z 도끼, 30min/axis |
|
기계적인 충격 |
반 정현 파, 300m/s2,11ms의 ±X, ±Y, ±Z, 6tims/direction |
|
(작업 중) 감기 |
IEC60068-2-1 광고 |
|
습기찬 열 |
IEC60068-2-67 Cy |
|
온도 순환 |
-20°C에 85°C의 경사로 15°C/min., 500 주기 |
|
힘/열 순환 |
, 완전 부하 최대, Vin = 170Vac 분 to264Vac 100개 주기 |
|
디자인 Marginality |
Tmin-10°C에 Tmax+10°C의 5°C 단계, Vin = 최대에 분, 0-105% 짐 |
|
수명 시험 |
95% 정격 Vin 및 짐의 점, 50000 시간 감세에 단위 |
|
땜납 능력 |
IEC60068-2-20 |
기준 수락
|
기준 |
주 |
|
UL60950-1 |
|
|
EN60950-1 |
|
|
EN60601-1 |
|
|
SCA 22.2NO.601.1 |
|
|
UL2601 |
|
|
CSA22.2NO.60950-1 |
|
육체적인 정보
기계적인 개략
Length×width×heigth135×125×21 (mm), 5.315×4.921×0.826 (인치),
연결관 지적
|
Pin# |
이름 |
주 |
|
1 |
N |
AC 입력 |
|
2 |
L |
AC 입력 |
|
3 |
FG |
AC 입력 지상 |
|
4 |
GND |
산출 지상 |
|
5 |
GND |
|
|
6 |
GND |
|
|
7 |
GND |
|
|
8 |
+5V |
|
|
9 |
+5V |
|
|
10 |
+5V |
|
|
11 |
+5V |
|
전형적인 파 및 곡선
숫자 1 효율성 대 산출 현재. 400LFM, 25°C
숫자 2: 명목상 입력 전압 및 정격 부하 현재 (20 mV/div)에 산출 전압 잔물결. 짐 용량: 1μF 세라믹 축전기 및 10μF 탄탈 축전기. 대역폭: 20 MHz.
숫자 3: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 50%-75%-50%; dI/dt = 0.1A/μs). 짐 모자: 10μF, 100 MW ESR 탄탈 축전기 및 1μF 세라믹 축전기. Ch 1: Vout (200mV/div)
숫자 4: 떨어져 떠받칩니다 시간을 도십시오
