제품 상세 정보:
결제 및 배송 조건:
|
| Output voltage: | 220/230/240VAC | Protection: | Short Circuit,Overcurrent,Overvoltage,over voltage,overload/overshort/discharge/charge/short circuit |
|---|---|---|---|
| Type: | rack mount online ups | Application: | Networking,Telecommunications |
| Phase: | Single Phase | Product name: | High Frequency UPS Online,Uninterrupted Power Supply |
| Display: | LCD+LED | Capacity: | 1 ~ 10KVA |
| Wave form: | Pure Sine Wave | 인증: | CE,ISO9001 |
| Warranty: | 1.5 years | Color: | Black |
| Battery type: | Lead Acid Battery | Transfer time: | 0ms |
| Input voltage: | 220/230/240V AC,110-300V | Input voltage range: | 115-300VAC±5 |
| Backup time: | depends on needs | Output power factor: | 1.0 |
| Efficiency: | 94% | ||
| 강조하다: | 비차단성 전원 시스템 |
||

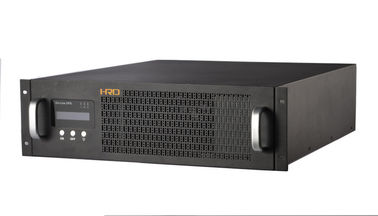

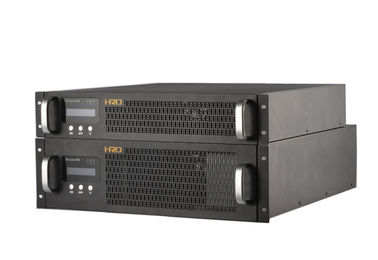

PCM 랙 시리즈 1-10kVA,1.0PF
제도 도입 :
PCM 랙 일련은 제어된 가득 찬 DSP이고 3 수준 기술력 온라인 HF UPS를 채택했습니다.
그것은 온라인 두배 conversion,1/1 단계 순수 사인파입니다
맵시있는 디자인과 높은 믿을 만한, 전체적 efficiency>95%로 .
그것은 높은 신뢰도고 에너지 절약 녹색 UPS입니다.
기술 명세서 :
◆ 가장 진보적 전원 공급기 정류기와 PFC 기술. 입력 역율 0.99, THDi≤3.5%,
◆ 축전지 용도를 감소시키는 넓은 입력 범위 110-300Vac은 배터리 수명을 맞추고 극대화합니다.
◆는 전반적인 효율성 최고 95%까지 (ECO 방식 하에 98.5%)인 출력 PF =1.0으로, 주요부하를 만나기 위해 최신품 3 수단 기술을 채택합니다,
◆ 출력과 강력한 부하 성능은 보호 기술을 누전시킵니다
고객들 비용을 절감하도록 모든 종류의 생성기로 적합한 ◆.
현재 1-12A 조정할 수 있는, 끊임없이 계속되는 충전과 ◆ IBM 충전기가 충전을 표류시키고, 배터리 수명과 빠른 충전 요구조건을 극대화하기 위해, 충전을 같게 했습니다.
◆ 역회전 방지된 강력한 배터리는 알람과 보호를 연결시켰습니다.DC가 연결되지 않는 경우에,
또는 거꾸로 연결되어 UPS는 켜지고 DC 실패를 보여줄 수 없습니다.
◆ 배터리 구조 : 어떠한 여분도 바꾸지 않고 6-10kVA를 위한 16/18/20 PC로 선택적입니다 ;
◆ 강력한 배터리 유지는 작용합니다, 배터리가 직접적으로 LCD 스크린에 시험을 받으며, LCD에 배터리 종료 전압 세타베.
단락 회로의 통증이 확인한 ◆, 면 단락 회로 마지막 3s 이상, UPS가 오랜 시간 알람으로 인버터를 잠글 것인지, 3s, UPS 이내에 단락 회로 마지막이 자동적으로 인버터에 재시작할 것이고.
◆ 비상 상태 하에, UPS 출력은 EPO 방식 하에 멀리 있는 통제될 수 있습니다

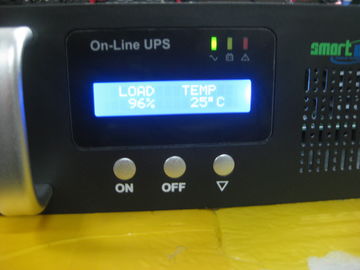

직접적으로 LCD를 계속 셀프-테스팅 ◆ 배터리. 전지 성능, UPS 워킹 모드 (온라인 또는 ECO 첫번째)은 스크린에 설정될 수 있습니다. .
◆ 지적 묵음 제어 기술과 과학적 통풍 설계는 매우 UPS 운전 잡음을 감소시킵니다
◆ 표준 19는 2U 랙 장착대 디자인으로 조금씩 움직입니다
◆ 초집적화되 PCBA 위원회와 와이어 설계는 유지에서 시스템을 편리하게 하고, 매우 판매 후 시간을 아낍니다
◆ SNMP는 카드를 냅니다 (선택적)
| 모델 | PCMR1K | PCMR2K | PCMR3K | PCMR6K | PCMR10K | ||||||||
| 단계 | 1 단계 2wire+PE | ||||||||||||
| 능력 | 1kVA/1kW | 2kVA/2kW | 3kVA/3kW | 6kVA/6kW | 10kVA/10kW | ||||||||
| 입력 | |||||||||||||
| 명목상 입력 전압량 | 220/230/240VAC | ||||||||||||
| 입력전압 범위 | 110V~300V 반 부하 176V~300V 전부하 | ||||||||||||
| 입력 신호 주파수 범위 | 50/60Hz+/-10% | ||||||||||||
| 입력 역율 | 0.99 @Full 로드 | ||||||||||||
| 스디 | ≤3% (선 로드 ),≤5% (비-선형 로드) | ||||||||||||
| 출력 | |||||||||||||
| 출력 전압 | 230V (선택 가능한 220/240/208V) | ||||||||||||
| 출력 전압 변동 | +/-1% | ||||||||||||
| 출력 주파수 (Sync.Mode) | 46Hz~54Hz/56Hz~64Hz | ||||||||||||
| 출력 주파수 (Bat.Mode) | 50Hz+/-0.05Hz 60Hz+/-0.05Hz | ||||||||||||
| 출력 THDv% | ≤2% 선형 부하, ≤4% 비-선형 로드 | ||||||||||||
| 과부담 |
AC 방식 : 1mins@105%-125%,30S 125%-150%,
|
액모드 : 10mins@105%-125%,30S 125%-150%, 배터리모드 :1mins@105%-125%,10S 125%-150% |
|||||||||||
| 출력 파형 | 순수 사인파 | ||||||||||||
| 전송 시간 | |||||||||||||
| 회선 방식 ↔ 방망이 방식 | 0명의 부인 | ||||||||||||
| InV형 ↔ 우회 모드 | <4ms> | ||||||||||||
| 효율 | |||||||||||||
| AC-->AC | Max.94% | Max.95% | |||||||||||
| ECO | 98% | ||||||||||||
| 배터리 모드 | Max.94.5% | ||||||||||||
| 배터리 & 충전기 | |||||||||||||
| 배터리 전압 / 용량 |
표준 모델 :2 Ｘ 12V/9AHA 오랫동안 모델을 운영하세요 :36V 외부 배터리 |
표준 모델 :4 Ｘ 12V/9AH 오랫동안 모델을 운영하세요 :72V 외부 배터리 |
표준 모델 :6 Ｘ 12V/9AH 오랫동안 모델을 운영하세요 :96V 외부 배터리 |
표준 모델 :16 Ｘ 12V/7AHA 또는 9AH 오랫동안 모델을 운영하세요 :192V/240V 외부 battery* |
|||||||||
| 전지법 | 내부 전지와 표준 모델을 위한 보수할 필요가 없는 리드 산 (VRLA) | ||||||||||||
| 충전 시간 |
표준 모델 :위쪽에 90%에 대한 7 시간 오랫동안 모델을 운영하세요 :외부 배터리 구조에 따릅니다 |
||||||||||||
| 맥스 재충전 경향 |
표준 모델 :1-2A 오랫동안 모델을 운영하세요 :설정 가능한 1-12A |
||||||||||||
| 부동 충전 전압 | 27.3/41V | 82V | 82/109V | 218.4V/273V | |||||||||
| 디스플레이 | |||||||||||||
| 디스플레이 | LED / LCD(선택) | ||||||||||||
| 버저 알람 | Bat.Mode/Bat.Low/OverLoad/Fault | ||||||||||||
| 통신 포트 | RS232+USB+EPO,SNMP(option) | ||||||||||||
| 물리적입니다 | |||||||||||||
| 폼 팩터 | 랙 | ||||||||||||
| 랙 | 438 mm(w) Ｘ 88 mm(2U) Ｘ 500 mm(D) | ||||||||||||
| 중량(S/L) | 18.6/9.0 킬로그램 | 19/10 킬로그램 | 25/11 킬로그램 |
6KVA :57/18 킬로그램 10kVA :67.5/20 킬로그램 |
|||||||||
| 환경 | |||||||||||||
| 습도 | 5~97% (비 콘덴싱) | ||||||||||||
| 동작 대기온도 | 0~40C | ||||||||||||
| *Specification은 더 나은 공지 없이 바꾸기에 쉽습니다 ; | |||||||||||||
기록 : Ｓ는 표준 모델을 언급합니다, Ｌ가 장기적 모델을 언급합니다
더 나은 공지 없이 변하기에 쉽는 제반 특성 ; 주문 제작된 상술은 받아들일 수 있습니다
