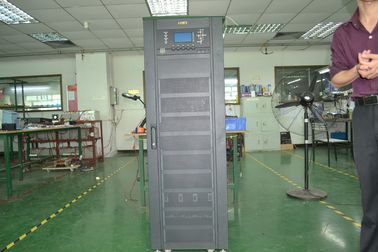

은행용 IGBT 정류기 208/220Vac(LL)가 있는 3상 온라인 고주파 UPS
빠른 세부 정보:
1) IGBT 정류기, 인버터, 충전기, 방전기를 포함한 디지털 제어.
2)입력 연결: 삼상 4선식
3) 기능: DSP 기술, 부하 역률 0.9, Genset 호환

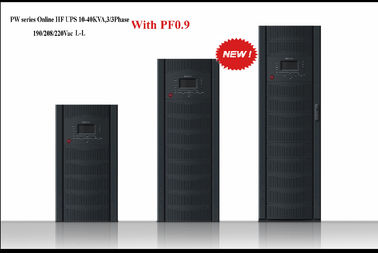

POWERWELL(미국) 시리즈 온라인 HF UPS 3/3상 10-40kva 변압기 없음,
(190/208/220Vac, 라인 라인 전압의 경우);
완벽한 응용 프로그램:
인터넷 서버, 인터넷 데이터센터), 중규모 네트워크 시스템/컴퓨팅센터, 은행 및 증권, 비즈니스 서버그룹, 중규모 사무자동화, 정밀기기 등
특징:
완벽한 디지털 제어 기술
2개의 DSP를 통한 완전한 디지털 제어, IGBT 정류기, 인버터, 충전기, 방전기를 포함한 모든 하위 시스템이 디지털로 제어됩니다.
우수한 전기적 특성
진정한 온라인 이중 변환 명령은 강력한 출력 부하 용량으로 다양한 부하에 대해 안전하고 효과적인 전력 보호를 제공합니다.
높은 입력 역률, 친환경 및 에너지 절약
최대 0.99까지 전체 UPS의 PFC 및 입력 PF로 입력 끝;
듀얼 AC 입력 소스 지원 가능
허용 AC 및 바이패스 2 입력 AC 소스
강한 환경 적응성
넓은 입력 전압 및 주파수 범위, 모든 종류의 기후에 적응
및 지리적 환경;
포괄적인 보호 조치
서지 보호, 단락 보호 및 UPS의 신뢰성을 보장하는 기타 보호
IGBT 및 SCR은 고급 EUPEC 전원 모듈을 채택합니다.
첨단 기술(IGBT 구동 기술, IGBT 소프트 과전류 차단) 채택으로 인버터의 신뢰성과 안전성이 향상됩니다.
지능형 배터리 관리(ABM)
지능형 배터리 관리 채택: , 배터리 수명이 30% 이상 연장되었습니다.
배터리 수명을 극도로 연장하고 유지 관리 작업을 최소화하는 진정한 3단계 충전 프로세스, 온도 보상;
온라인 감지 배터리 상태,
최대 배터리 충전 전류는 최종 사용자가 설정할 수 있습니다.
큰 충전 전류로 인한 손상을 피하기 위해 배터리 기능;
배터리 온도 보상:
배터리 문제를 적시에 감지하는 주기적 자체 테스트 배터리;
배터리 과전압/전류 보호 기능으로 배터리를 보호합니다.
콜드 스타트 및 메인 스타트 기능
배터리를 통해 UPS를 직접 시작하거나 주전원을 통해서만 UPS를 시작하십시오.
우수한 네트워크 모니터링 기능
컴퓨터와 연결하는 통신 포트(RS232, USB 등), SNMP 카드 옵션,
유지 보수가 쉬운 디자인
a) 전면 유지 보수 설계를 채택하여 제한 사항을 줄입니다.
설치 공간 및 컴퓨팅 센터 공간 절약;
b) 모듈식 디자인 클래스, 편리하고 쉬운 사이트 유지 보수;
c) 수동 유지 바이패스로,
d) UPS 작동을 방해하지 않는 배터리 교체
e) 역사 기록 검색 기능, 이벤트 최대 1,000개 항목;
친숙한 인터페이스
LargeLCD 디스플레이 및 LED 상태 표시;UPS의 풍부한 정보 표시;
기술 사양:
|
모델 |
PWA3310 |
PWA3315 |
PWA3320 |
PWA3330 |
PWA3340 |
|
|
용량/정격 전력 |
10Kva/9Kw |
15Kva/13.5Kw |
20Kva/16Kw |
30Kva/27Kw |
40Kva/36Kw |
|
|
AC 입력
|
정격 전압 |
190/208/220Vac(라인 라인) |
||||
|
입력 연결 |
삼상 4선 |
|||||
|
역률 |
0.999 이상 |
|||||
|
THDI |
3% 미만 |
|||||
|
전압 범위 |
150-270Vac(선간 전압) |
|||||
|
빈도 |
40-70Hz |
|||||
|
우회로 |
150-270Vac(라인 라인)+/- 15% |
|||||
|
산출
|
전압 정밀도 |
±0.5% |
||||
|
동적 전압 과도 |
5% 미만(0~100% 부하 단계) |
|||||
|
THDU |
THD 미만0.6%(선형 부하),3%(비선형 부하) |
|||||
|
역률 |
0.9(지연) |
|||||
|
빈도 추적 범위 |
50/60Hz±3Hz |
|||||
|
주파수 정밀도
|
±0.05%(배터리 모드) , ±3hz(라인 모드) |
|||||
|
산출
|
위상 변위 |
120±0.5°(균형 또는 불균형 하중) |
||||
|
빈도 추적율 |
1Hz/s 미만 |
|||||
|
과부하 기능 |
105% 장시간 작동 |
|||||
|
125%, 10분 후 바이패스로 전환 |
||||||
|
150% 이상, 200ms 후 바이패스로 전환 |
||||||
|
|
우회로 초과 적재 |
125% 이하, 장시간 작동 |
||||
|
125%<부하<150%,10분 |
||||||
|
환승 시간 |
0ms |
|||||
|
체계 |
||||||
|
시스템 효율성 |
92% 이상, 98%(ECO) 모드 |
|||||
|
표시하다 |
터치스크린 LCD+LED |
|||||
|
EMC |
IEC62040-2 |
|||||
|
IEC61000-4-2(ESD) |
||||||
|
IEC61000-4-3(RS) |
||||||
|
IEC6100-4-4(EFT) |
||||||
|
IEC6100-4-5(서지) |
||||||
|
소음(1m) |
60dB 이하 |
|||||
|
절연 저항 |
2M 이상(500VDC) |
|||||
|
절연 강도 |
(입력, PE 출력) 2820Vdc, 누설 전류 3.5mA 미만, 1분 내 플래시오버 없음 |
|||||
|
서지 보호 |
IEC60664-1class의 요구 사항을 충족하고 6KV/3KA보다 높은 1.2/50us+8/20us의 서지를 견딥니다. |
|||||
|
IP 클래스 |
IP30 |
|||||
|
배터리 구성 |
||||||
|
설치(직류) |
+192/216/240Vdc,﹣192/216/240Vdc |
|||||
|
연결 |
전면 하단 케이블 연결 |
|||||
|
충전기 |
1-20A(조정 가능) |
|||||
|
치수 (W×D×H) |
장기 모델 |
620×800×1100 |
720×900×1850 |
|||
|
내장 배트. |
620×800×700 |
720×900×1050 |
||||
|
무게(kg) |
장기 모델 |
40 |
60 |
70 |
120 |
130 |
|
내장 배트. |
125 |
145 |
180 |
300 |
340 |
|
참고: 모든 사양은 예고 없이 변경될 수 있습니다.
