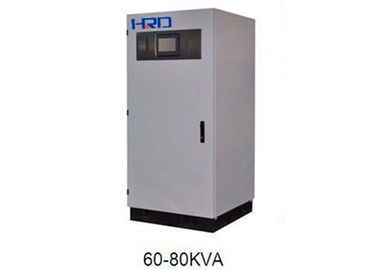

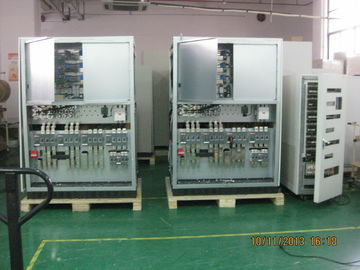

저주파 3상 온라인 UPS 10KVA - RS232가 있는 400KVA
소개: Powervalue(Ⅱ)는 출력 절연 변압기가 있는 DSP 제어 온라인 LF UPS로 업그레이드되었습니다.중요한 산업 부하를 위한 완벽한 대용량 파워 쉴드가 될 수 있습니다.
고품질 전원 공급 장치
HRD PV(II) 시리즈는 절연 출력 변압기가 있는 온라인 이중 변환(VFI) UPS로, 단위 용량은 10KVA ~ 400KVA입니다.특수 입출력 필터가 있어 전원 라인의 간섭에 영향을 받지 않습니다.고속 DSP 프로세서와 함께 세계 최고의 DSP 기술이 채택되어 시스템의 높은 안정성을 보장하고 모든 종류의 가혹한 부하에 대해 안정적인 출력 전원을 제공합니다.
완벽한 신청: 중대형 데이터센터, 통신, 금융, 교통, 국방, 의료, 교육, 에너지, 제조, 산업 등
최대의 신뢰성
첨단 DPS 기술 기기는 전자 부품의 감소가 고장 가능성을 낮추기 때문에 신뢰성을 상당히 향상시킵니다.디지털 제어는 PV(II) 시리즈에서 모든 내부 매개변수를 제어하는 마이크로프로세서에 의해 제공되므로 신뢰성과 성능이 향상됩니다.병렬 연결에서 디지털 제어는 수동 튜닝이 필요 없이 UPS 장치와 정보 교환 간에 진동 및 온도와 같은 현상으로 인해 일반적으로 시간이 지남에 따라 변하는 전류의 균형을 보장합니다.MTBF >200,000h.PV(II)는 첫 번째 장치 설치 후에도 병렬로 연결할 수 있도록 설계되었습니다.병렬 구성, Dual Bus 기능, Dynamic Dual Bus 시스템 등 다양한 구성이 가능하여 전력 가용성을 높일 수 있습니다.
고속 DSP 프로세서: 보다 빠르고 안정적인 작업 보장
출력 100% 불균형 부하
ups는 부하 구성의 종류를 만족시키기 위해 3상 100% 불균형 부하를 수용할 수 있습니다.
에코 기능: 좋은 전원 상태에서 UPS는 ECO 모드에서 작동할 수 있으며 효율성은 98%에 도달하고 녹색 및 에너지 절약에 도달합니다.
산업용 부하용 UPS
강력한 과부하 기능, 출력 갈바닉 절연 및 낮은 고조파 전류 왜곡을 갖춘 PV-Plus는 산업 응용 분야에 이상적인 솔루션입니다.
높은 배터리 전류 덕분에 PV Plus 시리즈는 배터리 제조업체에서 권장하는 대로 10시간 내에 충전을 보장할 수 있으므로 대규모 배터리 뱅크와 함께 작동하는 데 적합합니다.
운영 유연성:PV(II) 시리즈의 모든 정격 전력은 주파수 변환기 50 ~ 60Hz로도 사용할 수 있으며 그 반대의 경우도 마찬가지입니다.
다채로운 다용도 패널
7인치 컬러풀한 다기능 패널은 UPS의 쉽고 인간적인 작동을 허용합니다.상태 및 경보, 제어 명령, 입력, 출력, 배터리 측정(전력, 전류, 전압, 주파수 및 온도) 및 설정과 같은 가장 중요한 매개변수에 액세스할 수 있습니다.PV(II) 시리즈의 진단 시스템에는 최대 128개의 알람 또는 메시지가 포함되어 있어 모든 이벤트를 정확하고 자세하게 식별할 수 있습니다.
고급 배터리 관리(ABM)
최적의 배터리 관리에는 다음이 포함됩니다.
인명을 위한 최대 안전
역류 방지 장치는 업스트림 배전반에서 전압 역류를 방지하여 유지 보수 직원의 안전을 보장합니다.
전면 액세스 및 편리한 케이블 연결
전면 전면 접근은 모든 전력 및 전자 부품을 위한 것이므로 필요한 바닥 공간을 줄이고 결과적으로 설치 비용을 절감합니다.
상단 및 하단 케이블 연결로 구성
완벽한 인간-기계 통신
UPS Monitor 소프트웨어는 입력 및 출력 전압, 적용된 부하, 남은 백업 시간 등과 같은 가장 중요한 정보를 막대 그래프 형태로 표시합니다.소프트웨어는 오류 진단을 지원하기 위해 오류가 발생한 경우에도 정보를 제공할 수 있습니다.UPS Monitor 소프트웨어는 정전이 장기간 지속되는 경우 열려 있는 모든 시스템의 자동 종료를 프로그래밍하는 데 사용할 수 있습니다.PV Plus는 LAN 또는 WAN 네트워크의 애플리케이션을 위한 네트워크 에이전트와 함께 작동할 수도 있습니다.
UPS에는 다음 하드웨어 인터페이스가 포함되어 있습니다.
고급 병렬
최대 병렬 최대 8개 및 공통 배터리 팩 공유. 10-80kva 병렬 카드 전용;100kva-400kva, 위버 리액턴스가 있는 병렬 카드 및 다른 용량의 UPS도 병렬일 수 있습니다.
다이나믹 듀얼 버스 시스템
Dual Bus Configuration에 설정된 두 개의 독립된 시스템은 시스템 확장 또는 유지 관리를 위해 언제든지 병합될 수 있습니다.이는 유지 관리 시 또는 두 시스템의 이중화 수준을 변경해야 하는 경우 설치에 많은 유연성을 제공합니다.
이벤트 로그: 1000개의 이력 이벤트를 저장할 수 있어 운영 상태 추적이 쉽고 유지 보수에 유용합니다.
기술 사양:
1) 10-120KVA 사양:
|
모델 |
PV3310ii |
PV3315ii |
PV3320ii |
PV3330ii |
PV3340ii |
PV3360ii |
PV3380ii |
PV33100ii |
PV33120ii |
||||||||
|
용량 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
||||||||
|
체계 |
|||||||||||||||||
|
출력 PF |
0.8(지연) |
||||||||||||||||
|
시스템 효율(인버터 모드) |
92%(@100% 부하) ;90% @50% 부하; |
||||||||||||||||
|
시스템 효율성(ECO 모드) |
98%(@100%부하) |
||||||||||||||||
|
최대 누설 전류 |
100(mA) |
||||||||||||||||
|
MTBF |
200,000시간 이상 |
||||||||||||||||
|
건식 접촉 |
표준: 3가지 유형의 신호(BAT. 낮음, 배터리 모드, 우회/실패); 선택 사항:14 건식 접촉 ;출력: 12Vdc 80mA |
||||||||||||||||
|
통신 인터페이스 |
표준 RS232, 옵션: RS485 / MODBUS |
||||||||||||||||
|
작동 온도 |
0 ~ 40 °C |
||||||||||||||||
|
습기 |
95%(비응축) |
||||||||||||||||
|
냉각 |
강제 공기(부하 비율에 따라 속도가 다름) |
||||||||||||||||
|
최대고도 |
1000m 이내(100증가, 용량 감소 -1%), 최대 4000m |
||||||||||||||||
|
소음(dB) |
52 ~ 58 |
||||||||||||||||
|
IP 보호 (EN 60529) |
IP20 |
||||||||||||||||
|
입출력 방식 |
하단 / 후면 |
||||||||||||||||
|
안전기준 |
안전: GB4943, EN 50091-1, EMI: GB7260.2, GB/T 17626.2~5EMC, EN 50091-2 |
||||||||||||||||
|
물리적 인 |
|||||||||||||||||
|
폭 *D*H(mm) |
600*600*1280 |
800*800*1480 |
800*800*1800 |
||||||||||||||
|
무게(Kg) |
195 |
210 |
220 |
305 |
340 |
500 |
600 |
800 |
950 |
||||||||
|
AC 입력 |
|||||||||||||||||
|
정격 전압 |
380/400/415VAC 3상 3선식 |
||||||||||||||||
|
입력 전압 범위 |
± 15%- ± 25% 조정 가능) |
||||||||||||||||
|
비율 빈도 |
50/60Hz 자동 감지 |
||||||||||||||||
|
주파수 범위 |
50/60Hz+/-5Hz |
||||||||||||||||
|
입력 소프트 스타트 기능 |
0 - 100%, 10-300초(설정 가능) |
||||||||||||||||
|
입력 역률 |
도달 가능 0.99(고조파 필터 플러스) |
||||||||||||||||
|
입력 전류 고조파 성분(THDi ) |
수 <5%(고조파 필터 플러스) |
||||||||||||||||
|
최대입력 전류 [A] |
18 |
27 |
36 |
54 |
72 |
108 |
144 |
180 |
216 |
||||||||
|
정류기의 출력 특성 |
|||||||||||||||||
|
전압 유지(20°C) |
배터리 유형1 및 2:V = 435Vdc(2.266 x el.) |
||||||||||||||||
|
배터리 유형 3:V = 424Vdc(2.21 x el.) |
|||||||||||||||||
|
배터리 유형 0: 유형 1과 2 사이의 전압 값, 전압 조절 범위: V =400~460Vdc |
|||||||||||||||||
|
충전 전압(20°C) |
배터리 유형1 및 2:V(%재충전<95%) = 445Vdc(2.32 x el.) |
||||||||||||||||
|
배터리 유형 3:V(%재충전<95%) = 460Vdc(2.4 x el.) |
|||||||||||||||||
|
배터리 유형 0: 유형 1과 2 사이의 전압 값, 전압 조절 범위: V =400~460Vdc |
|||||||||||||||||
|
최고 충전 전압 |
445V |
||||||||||||||||
|
충전기 출력 전압 조정 정확도 |
1% |
||||||||||||||||
|
DC 리플 전압 성분 |
≤1% |
||||||||||||||||
|
배터리 |
|||||||||||||||||
|
단위 번호(정격 전압) |
384VDC(360-384v, 선택 가능) |
||||||||||||||||
|
충전 전류 설정 |
0.1C(배터리 용량) |
||||||||||||||||
|
배터리 방전 종료 전압 |
배터리 유형 1,2 및 3: 무부하 방전 전류, V min=346 [V dc] |
||||||||||||||||
|
배터리 유형 1,2 및 3: 출력 전류 = Ah 용량, V min = 316 [V dc] |
|||||||||||||||||
|
배터리 유형 1,2 및 3: 출력 전류 >Ah 용량, V min=306 [V dc] |
|||||||||||||||||
|
배터리 유형 0: 공장 출하 시 기본값, V min=320 [V dc] 조절 범위: V min =300~360[V dc] |
|||||||||||||||||
|
인버터 출력 |
|||||||||||||||||
|
정격 용량 [KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
||||||||
|
정격 전력 [KW] |
8 |
12 |
16 |
24 |
32 |
48 |
64 |
80 |
96 |
||||||||
|
정격 전압 [V] |
380/400/415VAC 3상 4선식 |
||||||||||||||||
|
정격 전류 [A] |
12 |
18 |
24 |
36 |
48 |
72 |
96 |
120 |
144 |
||||||||
|
위상 전압 설정 |
200 ~ 244V(제어반) |
||||||||||||||||
|
피크 팩터 |
3:1 |
||||||||||||||||
|
파형 |
사인파 |
||||||||||||||||
|
전압 위상 변이(도) 100% 균형 부하 |
± 1' |
||||||||||||||||
|
전압 위상 편이(도) 100% 불균형 부하 |
± 2' |
||||||||||||||||
|
위상차 100% 밸런스 부하 |
± 1% |
||||||||||||||||
|
위상 전압차 100% 불평형 부하 |
± 3% |
||||||||||||||||
|
총 고조파 함량(THD v) 100% 선형 부하 |
<2% |
||||||||||||||||
|
총 고조파 함량(THD v) 100% 비선형 부하 |
<5% |
||||||||||||||||
|
정상 상태 전압 안정성 |
± 1% |
||||||||||||||||
|
과도 전압 응답 |
10ms 이내 ± 5% |
||||||||||||||||
|
정격 주파수 |
입력과 동일 |
||||||||||||||||
|
주파수 안정성 |
비동기식일 때 ± 0.5%, 동기화, ± 2% (패널 조작에 의해 ± 1~5 %로 설정 가능) |
||||||||||||||||
|
초과 적재 |
600' / 10' / 1'(110/125/150% 정격 전류) |
||||||||||||||||
|
단락 0.1초 |
이중 입력 |
||||||||||||||||
|
인버터 효율(부하 100%) |
98% |
||||||||||||||||
|
우회로 |
|||||||||||||||||
|
정격 용량 [KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
||||||||
|
정격 전압 [V] |
380/400/415VAC 3상 4선식 |
||||||||||||||||
|
입력 전압 범위 |
±15%(제어판에서 조정 가능 ±10%,±20%) |
||||||||||||||||
|
정격 주파수 [Hz] |
50 / 60 |
||||||||||||||||
|
주파수 범위 |
±2 %(제어판에서 조정 가능 ± 5 %) |
||||||||||||||||
|
"STAND-BY ON"(에코 모드, 바이패스 스위치를 인버터로) 전환 시간 |
2~5ms |
||||||||||||||||
|
인버터/바이패스 전송 시간 |
<1ms |
||||||||||||||||
|
초과 적재 |
10'/1'/18”(150/175/200% 정격 전류) |
||||||||||||||||
|
표준 구성 |
공급 흐름 보호, 바이패스 독립적으로 격리됨 |
||||||||||||||||
2) 160-400KVA 제품 사양 매개변수 테이블:
|
모델 |
PV33160 ii |
PV33200 ii |
PV33250 ii |
PV33300 ii |
PV33350 ii |
PV33400 ii |
||||||||||||||||||
|
용량 |
160KVA |
200KVA |
250KVA |
300KVA |
350KVA |
400KVA |
||||||||||||||||||
|
6 펄스 |
12 펄스 |
6 펄스 |
12 펄스 |
6 펄스 |
12 펄스 |
6 펄스 |
12 펄스 |
6 펄스 |
12 펄스 |
6 펄스 |
12 펄스 |
|||||||||||||
|
시스템 매개변수 |
||||||||||||||||||||||||
|
출력 역률 |
0.8(지연) |
|||||||||||||||||||||||
|
전체 효율(일반 모델) 부하 100% |
94% |
|||||||||||||||||||||||
|
부하 50% |
92% |
|||||||||||||||||||||||
|
전반적인 효율성: (에코 모드) 부하 100% |
98% |
|||||||||||||||||||||||
|
최대 누설 전류(mA) |
100 |
|||||||||||||||||||||||
|
대기 경제 모델 |
표준 기능 |
|||||||||||||||||||||||
|
평균 고장 전 시간(MTBF) |
200,000시간 이상 |
|||||||||||||||||||||||
|
접점 신호 |
표준 3 제어 신호(배터리 부족, 배터리 방전, 바이패스/고장); 선택적 14 제어 신호, 출력 12Vdc 80mA |
|||||||||||||||||||||||
|
컴퓨터 모니터 포트 |
표준 S232, ODBUS 옵션 |
|||||||||||||||||||||||
|
실행 온도 |
0 ~ 40 °C |
|||||||||||||||||||||||
|
최대 상대 습도 |
95%(비응축) |
|||||||||||||||||||||||
|
냉각 |
강제 환기(부하에 따라 팬 속도 변경) |
|||||||||||||||||||||||
|
최대 고도 |
1000m 정격 전력(상승 100m 하강 1%) 최대 4000m |
|||||||||||||||||||||||
|
소음 dB |
54 ~ 62 |
|||||||||||||||||||||||
|
보호 등급 (EN 60529) |
IP20 |
|||||||||||||||||||||||
|
와이어 방식의 입구 및 출구 |
하단 / 후면 |
|||||||||||||||||||||||
|
안전기준 |
안전: GB4943, EN 50091-1, 전자기 호환성: GB7260.2, GB/T 17626.2~5EMC, EN 50091-2 |
|||||||||||||||||||||||
|
물리적 매개변수 |
||||||||||||||||||||||||
|
와이드(mm) |
1100 |
1400 |
1100 |
1400 |
1400 |
1400 |
1400 |
1400 |
1600 |
1600 |
1600 |
1600 |
||||||||||||
|
깊은 * 높은 (mm) |
800*1800 |
1000*2000 |
1100*2000 |
|||||||||||||||||||||
|
무게(kg) |
1200 |
1550 |
1350 |
1750년 |
1500 |
1950년 |
1650년 |
2150 |
1850년 |
2400 |
2100 |
2700 |
||||||||||||
|
입력 정류기 기능 |
||||||||||||||||||||||||
|
정격 전압 |
380/400/415VAC 삼상 삼선 |
|||||||||||||||||||||||
|
전압 범위 |
± 15%(± 25% 조정 가능) |
|||||||||||||||||||||||
|
정격 주파수 |
50/60Hz 자동 식별 |
|||||||||||||||||||||||
|
주파수 범위 |
45 ~ 65 |
|||||||||||||||||||||||
|
입력 전원 슬로우 스타트 기능 |
예, 0 - 100%, 10-300초로 설정할 수 있습니다. |
|||||||||||||||||||||||
|
입력 역률 cosφ |
도달 가능 0.99(고조파 필터 플러스) |
|||||||||||||||||||||||
|
입력 전류 고조파 성분(THDi ) |
수 <5%(고조파 필터 플러스) |
|||||||||||||||||||||||
|
최대 입력 전류 [A] |
250 |
315 |
400 |
500 |
550 |
630 |
||||||||||||||||||
|
정류기의 출력 특성 |
||||||||||||||||||||||||
|
전압 유지(20°C) |
배터리 유형1 및 2:V = 435Vdc(2.266 x el.) |
배터리 유형1 및 2: V = 544Vdc(2.266 x el.) |
||||||||||||||||||||||
|
배터리 유형 3:V = 424Vdc(2.21 x el.) |
배터리 유형 3: V = 530Vdc(2.21 x el.) |
|||||||||||||||||||||||
|
배터리 유형 0: 유형 1과 2 사이의 전압 값, 전압 조절 범위: V =400~460Vdc |
배터리 유형 0: 유형 1과 2 사이의 전압 값, 전압 조절 범위: V = 500~575Vdc |
|||||||||||||||||||||||
|
충전 전압(20°C) |
배터리 유형1 및 2:V(%재충전<95%)=445Vdc(2.32 x el.) |
배터리 유형 1 및 2: V(%재충전<95%) =557Vdc(2.32 x el.) |
||||||||||||||||||||||
|
배터리 유형 3:V(%재충전<95%)=460Vdc(2.4 x el.) |
배터리 유형 3:V(%재충전<95%) =576Vdc(2.4 x el.) |
|||||||||||||||||||||||
|
배터리 유형 0: 유형 1과 2 사이의 전압 값, 전압 조절 범위: V =400~460Vdc |
배터리 유형 0: 유형 1과 2 사이의 전압 값, 전압 조절 범위: V = 500~575Vdc |
|||||||||||||||||||||||
|
최고 충전 전압 |
445V |
556V |
||||||||||||||||||||||
|
충전기 출력 전압 조정 정확도 |
1% |
|||||||||||||||||||||||
|
DC 리플 전압 성분 |
≤1% |
|||||||||||||||||||||||
|
배터리 |
||||||||||||||||||||||||
|
단위 번호(정격 전압) |
192대(384VDC) |
240대(480VDC) |
||||||||||||||||||||||
|
충전 전류 설정 |
0.1C(배터리 용량) |
|||||||||||||||||||||||
|
배터리 방전 종료 전압 |
배터리 유형 1,2 및 3: 무부하 방전 전류, Vmin=346 [V DC] |
배터리 유형 1,2 및 3: 무부하 방전 전류, Vmin=433 [V dc] |
||||||||||||||||||||||
|
배터리 type1,2 및 3: 출력 전류 = Ah 용량, Vmin=316 [V DC] |
배터리 유형 1,2 및 3: 출력 전류 = Ah 용량, Vmin=395[V DC] |
|||||||||||||||||||||||
|
배터리 유형 1,2,3: 출력 전류 >Ah 용량, Vmin=306 [V DC] |
배터리 유형 1,2 및 3: 출력 전류>Ah 용량, Vmin=383 [V DC] |
|||||||||||||||||||||||
|
배터리 유형 0: 공장 출하 시 기본값, Vmin=320[Vdc] 조절 범위: Vmin =300~360V[V dc] |
배터리 유형 0: 공장 설정 기본값, Vmin=400 [V dc] 조절 범위: Vmin = 375~450V[V DC] |
|||||||||||||||||||||||
|
인버터 출력 |
||||||||||||||||||||||||
|
정격 용량 [KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
|
정격 전력 [KW] |
128 |
160 |
200 |
240 |
280 |
320 |
||||||||||||||||||
|
정격 전압 [V] |
380/400/415VAC 3상 4선식 |
|||||||||||||||||||||||
|
정격 전류 [A] |
195 |
243 |
304 |
365 |
426 |
486 |
||||||||||||||||||
|
위상 전압 설정 |
200 ~ 244V(제어반) |
|||||||||||||||||||||||
|
피크 팩터 |
3:1 |
|||||||||||||||||||||||
|
파형 |
사인파 |
|||||||||||||||||||||||
|
전압 위상 변이(도) 100% 균형 부하 |
± 1' |
|||||||||||||||||||||||
|
전압 위상 편이(도) 100% 불균형 부하 |
± 2' |
|||||||||||||||||||||||
|
위상차 100% 밸런스 부하 |
± 1% |
|||||||||||||||||||||||
|
위상 전압차 100% 불평형 부하 |
± 3% |
|||||||||||||||||||||||
|
총 고조파 함량(THD v) 100% 선형 부하 |
<2% |
|||||||||||||||||||||||
|
총 고조파 함량(THD v) 100% 비선형 부하 |
<5% |
|||||||||||||||||||||||
|
정상 상태 전압 안정성 |
± 1% |
|||||||||||||||||||||||
|
과도 전압 응답 |
10ms 이내 ± 5% |
|||||||||||||||||||||||
|
정격 주파수 |
입력과 동일 |
|||||||||||||||||||||||
|
주파수 안정성 |
비동기식일 때 ± 0.5%, 동기화, ± 2% 패널 조작에 의해 ± 1~5 %로 설정 가능) |
|||||||||||||||||||||||
|
초과 적재 |
600' / 10' / 1'(110/125/150% 정격 전류) |
|||||||||||||||||||||||
|
단락 0.1초 |
이중 입력 |
|||||||||||||||||||||||
|
인버터 효율(부하 100%) |
98% |
|||||||||||||||||||||||
|
우회로 |
||||||||||||||||||||||||
|
정격 용량 [KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
|
정격 전압 [V] |
380/400/415VAC 3상 4선식 |
|||||||||||||||||||||||
|
입력 전압 범위 |
±15%(제어판에서 조정 가능 ± 10%, ± 20%) |
|||||||||||||||||||||||
|
정격 주파수 [Hz] |
50 / 60 |
|||||||||||||||||||||||
|
주파수 범위 |
±2 %(제어판에서 조정 가능 ± 5 %) |
|||||||||||||||||||||||
|
"STAND-BY ON"(이코노믹 모드, 바이패스 스위치를 인버터로) 전환 시간 |
2~5ms |
|||||||||||||||||||||||
|
인버터/바이패스 전송 시간 |
<1ms |
|||||||||||||||||||||||
|
초과 적재 |
10'/1'/18”(150/175/200% 정격 전류) |
|||||||||||||||||||||||
|
표준 구성 |
공급 흐름 보호, 바이패스 독립적으로 격리됨 |
|||||||||||||||||||||||
참고: 120VAC 전력망 10-200kva를 사용할 수 있습니다.
