3 단계 온라인 UPS 10KVA에 80KVA, 두 배 변환 UPS를 녹색이 되십시오

2차 변환 업, 3 단계 온라인 업 10KVA 내지 80KVA를 녹색으로 만듭니다

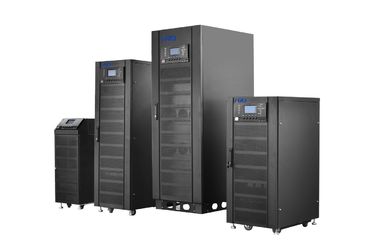

POWERWELL 시리즈 온라인 HF UPS 3/3 단계 10-80kva,380/400/415Vac

(10-40kva, 200/208/220Vac 3-3phase, 이용 가능한 트랜슬리스)

파워웰 시리즈 3 단계 10-80kva는 완료된 디지털 제어와 DSP가 완전히 전원 공급기의 최고 품질을 보증하다는 것을 전기적이어서 이르는 세계와 성능과 최고 높은 reliability(MTBT>200,000h).3nos 고속도를 강화하기 위한 전자 기술을 채택한 최고급의 무정전 전원장치입니다. 1.0 입력 역율과 2% 이하 스디의 친척인 것 이 UPS 녹색과 에너지 절약을 이끕니다. 그것은 또한 인간화 고안을 제공합니다 : 서비스 능력, 사용자 친화적 터치 스크린의 가득 찬 전방 액세스.





완벽한 응용 :



인터넷 서어버, 중간 데이타 센터, 중간규모 네트워크 시스템 / 컴퓨터 센터, 은행과 보안, 사업 서버군, 중간규모 사무 자동화, 정밀 장비, 등.





빠른 세부 사항 :



DSP 제어와 우수한 전기특성

녹색이고 에너지 절약형인 높은 입력 역율

출력 PF0.9, 강한 로드 능력

IGBT 정류기와 인버터

비슷한 모듈 설계,

세세하게 전부 드러난 누드사진 성분 접근

ABM 배터리 관리

터치 스크린 5 인치





상세 특징 : 디지털 제어 기술을 완료하세요



완전히 2 DSP, 모든 서브시스템과 디지털 제어는 IGBT 정류기, 인버터, 충전기, 방전기를 포함하는 제어된 디지털입니다.





우수한 전기특성



사실인 온라인 2차 변환 구조는 강한 출력 부하 능력으로, 다양한 부하를 위한 안전하고 효과적 전원 보호를 제공합니다





녹색이고 에너지 절약형인 높은 입력 역율



전체 UPS 최고 0.99까지 PFC와 입력 PF와 입력





지지할 수 있는 듀얼 AC 입력 원천



무방한 AC과 우회 각각의 입력 교류 전원





강한 환경 적응 능력





넓은 입력 전압과 주파수 범위, 모든 종류의 전력망에 대한 적응

그리고 지리적인 환경





포괄적 보호 측정





UPS 시스템의 신뢰성을 보증하기 위한 낙뢰 보호와 쇼트 회로 보호와 다른 보호

IGBT와 SCR는 진보적 EUPEC 전력 모듈을 채택합니다 ;

진보 기술 (IGBT 운전 기술, IGBT 부드러운 과전류 종료, VCE 보호)의 입양은 대단히 인버터의 신뢰성과 안전성을 향상시킵니다.





비슷한 모듈 설계



페이즈당 본기판은 쉬운 어셈블링과 유지를 위해 랙과 같이 설계됩니다

쉬운 사용을 위한 붙박이 건전지 팩 플러그 접속식 디자인





인텔리전트 배터리 관리 (ABM)



지적 배터리 관리를 채택하면서, 극단적으로 배터리 수명을 확장하기

지적 간격 스레에-스테이지 충전과정 (배터리 전압이 낮은 수준, 충전기로 감소한 때인 정전류, 정전압, 부유물 충전과 충전기 차단이 일하기 위해 재시작합니다)

극단적으로 30%까지 배터리 수명을 연장하고 유지 일을 최소화하기 위한 자동 온도 보상, ('Ｃ 당 -0.11%) ;

온라인으로 감지 배터리 상태

최대 배터리 충전 전류는 큰 충전 전류에 의해 초래된 모든 손상을 피하기 위해, 배터리 기능에 따라 최종 사용자들에 의해 질 수 있습니다 ;

백업 시간은 LCD 스크린에 디스플레이했습니다

적시인 배터리 문제를 발견한 주기적 자체 테스트 배터리

배터리를 보호하기 위한 전압 / 전류 보호 위에서, 배터리 반대 연결로





저온 시동과 AC 시작은 작용합니다



직접적으로 배터리를 통한 UPS 또는 단지 주요 부분을 통한 시작 UPS를 시작하세요.





뛰어난 네트워크 모니터링 능력





통신 포트 (RS232, RS485, 건조 접촉과 기타)이 컴퓨터, 선택적인 SNMP 카드와 연결합니다,





손쉬운 유지보수 디자인



a) 제한을 감소시키면서, 가득 찬 앞 유지 디자인을 채택합니다

설치에 스페이스를 두고 컴퓨팅의 우주를 저장하는 것 중심이 됩니다

b) 모듈 설계 클래스, 편리하고 쉬운 사이트 유지

c) 설명서로 우회를 유지하세요

UPS 운영을 중단시키지 않고 d)배터리 대체

e) 역사적 기록은 기능을 검색합니다, 사건이 to1,000 항목을 올립니다





다중 언어와 큰 LCD와의 친숙한 인터페이스는 (7개 언어)를 드러냅니다



큰 LCD 디스플레이와 LED 상태 표시 ; UPS의 풍부한 정보 디스플레이

영어, 스페인, 포르투갈의, 루션





기술적 요구 :



모델	PW3310	PW3315	PW3320	PW3330	PW3340	PW3360	PW3380
조정 전원	10Kva/9Kw	15Kva/13.5Kw	20Kva/18Kw	30Kva/27Kw	40Kva/36Kw	60Kva/54Kw	80Kva/72Kw
AC 입력
정격 전압	190/208/220Vac 또는 380/400/415Vac(Line-Line)
입력 접속	3상 4선
역율	0.99 이상
스디	더 덜 3%
전압 범위	150-270Vac 또는 280-480Vac (라인 전압)
주파수	40-70Hz
우회	150-270Vac 또는 280-480Vac(Line-Line)+/- 15%
출력
역율	0.9 (지체되세요)
전압 정밀도	190/208/220Vac 또는 380/400/415Vac±0.5%
동적입니다 전압 과도	더 덜 5% (0~100% 부하 단계)
THDU	THD 더 적은 0.6% (선형 부하 ),3% (비-선형 로드)
주파수 트랙킹 범위	50/60Hz±3Hz
출력 주파수 정밀	±0.05% (배터리 모드), ±3hz (회선 방식)
위상 변위	120±0.5' (균형 또는 임밸런스 부하)
주파수 추적 비율	더 덜 1Hz/s
과부하 성능	105% 장시간 작동 ;105%
	150% 이상, 200명의 부인 뒤에 우회하기 위한 전송
우회 과부담	Below125% 장시간 작동 125%
시스템
시스템 효율	92% (라인과 배터리 모드) 이상 ;98%(ECO) 방식
디스플레이	터치 스크린 LCD+LED
EMC	IEC62040-2
	IEC61000-4-2 (정전기방전)
	IEC61000-4-3 (RS)
	IEC6100-4-4 (EFT)
	IEC6100-4-5 (상승)
소음 (1m)	50- 60dB
절연 저항	2M (500VDC) 이상
절연성 강도	(입력하고 PE에 출력하세요) 2820Vdc, 3.5mA보다 낮은 누설 전류, 1 분에 어떤 플래시오버
낙뢰 보호	IEC60664-1class를 위한 요구조건을 충족시키고 6KV/3KA 보다 더 높게 1.2/50us+8/20us 이 상승을 견디세요
IP은 분류됩니다	IP20
배터리 구조
설치(DC)	+192/216/240Vdc, -192/216/240Vdc
전지법	무료 정비 리드 산 (겔 전지 또는 니카드)
장기간	것 배터리는 외부를 연결시켰습니다
붙박이 배터리	36 PC *7ah	36 PC *7ah	36 PC *9ah	72PCS*7ah	72pcs*9ah	*******
연결	전면에서 최저 케이블 연결
충전기	20% 전원 능력(Adjustable)
물리적입니다
단위 차원 (롱-런)	390*850*977MM (W*D*H)			500×717×1150 MM (W*D*H)		720×900×1450 MM (W*D*H)
단위 차원 (붙박이 속솜.)	390*850*977MM (W*D*H)			500×717×1150 (W*D*H)		500×717×1550 (W*D*H)
(KG에) 짓누르세요 (긴 -실행)	110/130	130/150	152/172	160/190	160/190	240/280	260/300
(KG에) 짓누르세요 (붙박이 속솜.)	182/202	202/222	216/236	331/361	367/397	240/280	260/300
	10 킬로볼트 암페어와 15 킬로볼트 암페어 :붙박이 36 PC 7ah 20 킬로볼트 암페어 :붙박이 36 PC 9ah			(72pcs 7ah)	(72pcs 9ah)

기록 :110/120/127Vac,10-40kva를 위해 이용할 수 있는.
